介紹

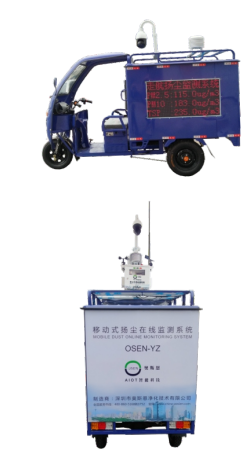

奧斯恩走航式環境監測系統，是我司結合不同的監測場景所衍生出來的產品，是移動監測、流動監測等場景的首選監測利器。 同時也是固定監測點位無法覆蓋到區域的有效補充。目前應用廣泛、效果最佳的三輪車、公交車、出租車，執法車作為走航式環境監測，對范圍內的污染物進行移動式動態監測。 隨著三輪車（如快遞三輪車）在城市區域內的移動監測，既能了解區域內污染情況，又能對范圍內污染進行監控，實現區域范圍內 宏觀到微觀的全面監控。同時，利用先進的大數據和云平臺技術，結合專業的大氣污染模型，將采集的數據按照大氣環境質量變化 的規律和趨勢進行科學預測，對造成環境污染的主要污染源進行準確溯源，為從源頭上治污提供科學依據。在此基礎上，科學、合理的制定不同區域、不同類型區域、街道減排指標，并結合氣象條件的變化，對治霾方案進行動態調整 ，在治污的同時兼顧經濟的發展，實現環境保護和經濟發展并駕齊驅，提高方案的可操作性，最終達到通過本方案可以實現大氣污 染防治的精準監測及精確管控。

特點

01 具有云端自動在線校準功能，自動修正傳感器漂移及環境干擾，無需現場人工校 準；簡易化設計，拆卸方便無需改裝車輛；可以同時監測氣體參數和可吸入顆粒 物，并在數據平臺上顯示出監測值。

02 無工具拆卸，方便點位遷移與設備維護；采用進口高靈敏度的傳感器，響應時間 快，分辨率高，線性好，檢測下限可達ppb級；參數可拓展，靈活配置。車載LED 顯示屏，進口器件高亮LED顯示模組，實時顯示現場環境監測數據；

03 GPS擴展，車輛移動軌跡繪制實時定位車輛與監測環境參數濃度信息；可配備網 絡攝像頭，環境污染指標超標自動預警視頻抓拍，數據字符可在視頻疊加顯示。

04 走航式監測系統均配備GPS定位模塊，實時上傳設備的位置至服務器，用戶可登 陸我司云平臺，根據時間段查詢設備在該時間段的移動軌跡，并可進行回放查看， 車載移動點位使執法地點不受限制，確保了數據的真實性、有效性。

05 實現多參數自動監測，防干擾技術設計；實現各類參數采集，自動上傳網絡平臺 ，自動發布數據。

06 設備可設置報警閾值，支持遠程設定，將PM10超標閾值設為150μg/m3，15分 鐘內平均濃度超過該數值，設備自動報警并上傳至監管平臺，通過PC端平臺或移 動微信端提醒監管人員，如設備端配備報警器，可自動聯動報警器進行聲光報警 ，或聯動現場噴淋降塵設施進行降塵處理。

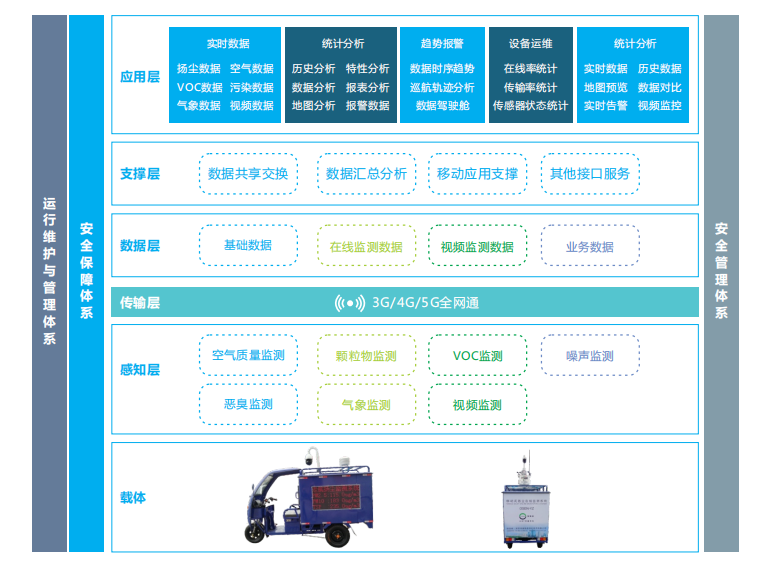

產品拓撲圖

技術參數

產品應用

覆蓋面廣

執法車走航系統、國控及省控監測點多方監測數據 的有機結合，可對區市縣及長期疏于管理的城鄉結 合部等區域全面覆蓋，及時發現存在突出問題的污 染區域，全面監控環境質量現狀及預測發展趨勢， 為相關部門的污染源控制、環境治理、環境規劃等 提供數據支撐。

數據共享

該系統存儲的數據、報表可與城管局、交通局、市 政及環衛等相關部門實現數據信息共享；相關部門 可根據數據信息及時采取相應管理措施。

污染云圖

通過執法車載的大氣污染監測設備實時監測道路大 氣污染情況；采用統籌兼顧的模式，形成網狀監測 系統全方位監測道路污染狀況，繪制全城網狀道路 污染云圖。 責任監管 通過運用云計算、大數據處理及數據融合技術與國 控、省控環境空氣質量監測點位實時和歷史數據的 比對分析,可對區縣、街道辦等區域進行統計排名， 進一步判斷區域監管是否到位,為治理考核提供數據 支撐。

實時監管

執法車每天的合計運行時間超12小時，保證日間監 控，長時間在各個路段連續流動監測，全年不間斷 上傳監測數據，使監管部門可實時掌握區域道路污 染狀況。

污染預測

依托GPS定位系統，通過相應的技術手段，可以準 確定位車載污染的地理位置信息，且移動式的車載 定位，可以提高數據以及定位的準確性。通過大數據算法及時掌控道路集中污染源區域和道路擁堵狀 態下的污染數據，將污染重的區域分布趨勢做到預 警預報，為擁堵路段進行分流控制提供預測數據。

環保大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場移動端設備對環境數據進行實時監測，并將監測數據在軟件系統進行 質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面 覆蓋，實現污染溯源，趨勢預測，同時具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

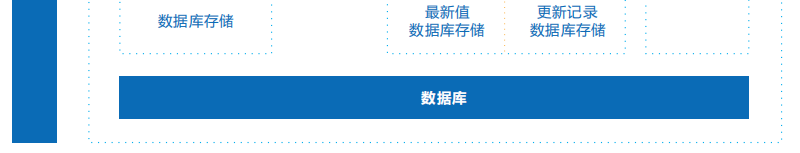

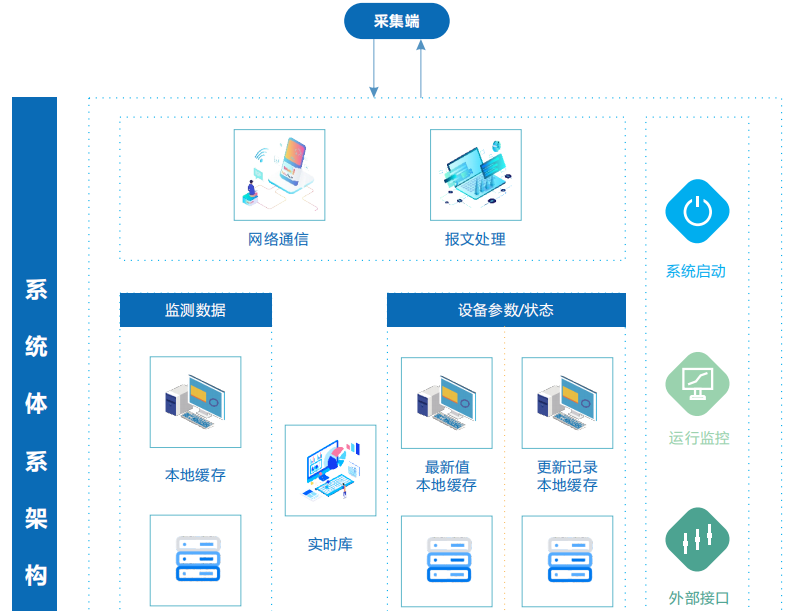

系統框架

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測數據的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

06 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

07 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

08 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

技術特點

1、云平臺支持多種監測儀器（微型空氣站、揚塵在線監測站、噪聲數據、在線油煙監測數據等）數據同時接入，實現 各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐。

2、調取全市國控站點空氣質量數據，同屏輸出。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點噪聲時空變化功能概述。 多站點數據比對分析曲線展示。

3、巡航移動軌跡繪畫，適用于走航監測設備。 自動生成日報、周報、月報分析報表，報表自動填充。 實時監控前端監測設備傳感器狀態，及時上報故障信息。

4、報警信息推送、數據異常、超標、傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機APP或微信公眾 號提醒。 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。 移動APP、微信公眾號服務，滿足移動監管需求。

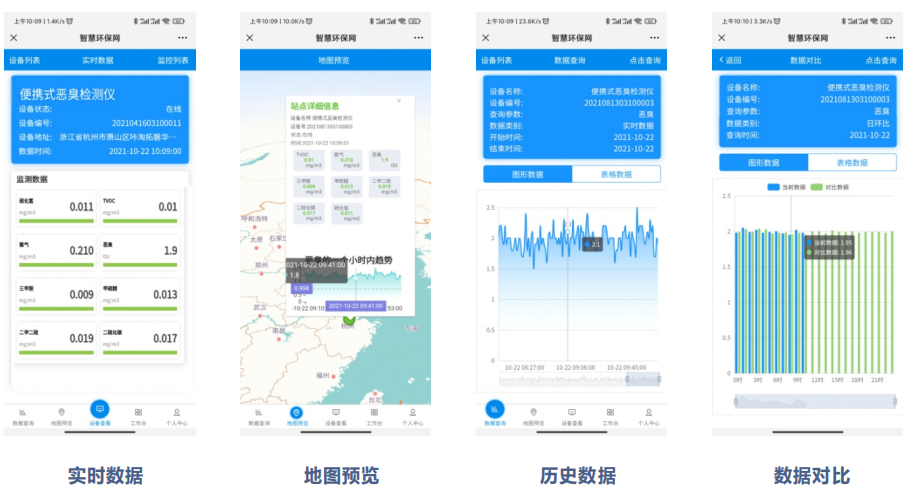

平臺主要功能界面展示

微信公眾號

為滿足客戶移動監測的需求，我司開通了微信公眾號服務，可通過其遠程監督控制的監測設備，凡是能使用微信的手機，不管 是android系統，還是ios系統，只要關注了公眾號，都可通過登陸設備賬號，隨時隨地進行設備狀態，數據的查詢，方便快捷。

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境比較污染，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一般，每次報警都會為用戶存入一條短信，且必須手動刪除短信，操作繁瑣；報警記錄可查。

項目實施方案

項目建設原則

項目建設憑借技術先進、系統實用、結構合理、產品主流、低成本、低維護量作為基本原則，進行系統構架設計。

技術的先進性

系統選型、軟硬件設備的配置均符合高新技術的潮流，關鍵污染源數據實時采集、傳輸均采用國內外工程 建設中被廣泛采用的技術與產品。在滿足功能的前提下，系統設計具有先進性，并且在今后一段時間內保 持一定的先進性。

架構合理性

采用先進成熟的技術架構，穩定可靠，使在線監測系統能安全平穩地運行，有效地消除在線監測系統可能 產生的瓶頸，選用合適的設備來保證各子系統具有良好的擴展性。只有穩定可靠的在線監測系統才能確保 各設備的正常運行；只有良好的污染源數據共享，實時的故障修復，實時的數據備份等才能形成完整的管理體系。

經濟性

在滿足客戶功能及性能要求的前提下，盡量降低系統建設成本，采用經濟實用的技術和設備。

實用性

在設備選型時，依據在線監測項目實際情況結合目前我國市場上占有率高的各類產品中選擇具有最優性能 價格比和擴充能力的產品。

可維護性

設計的在線監測系統和采用的污染源數據采集器產品簡單、實用、易操作、易維護。在線監測系統的易操 作和易維護是保證非計算機專業人員使用好本系統的條件。并且在線監測系統應具備在出現故障時，能得 到及時、快速的維護。

可管理性

在線監測前端現場設備，各分系統集中于中心統一控制，實施對所有遠端設備的控制、設置，以保證系統 的高效、有序、可靠的發揮其管理職能。

安全性

對在線監測系統采取必要的安全保護措施，預防防止雷擊、過載、斷電及人為破壞、過載、斷電和人為破壞， 具有高度的安全和保密性。

規范性

控制協議、編解碼協議、接口協議、傳輸協議等應符合相關國家標準、行業標準和環保部頒布的技術規范。
