產品背景

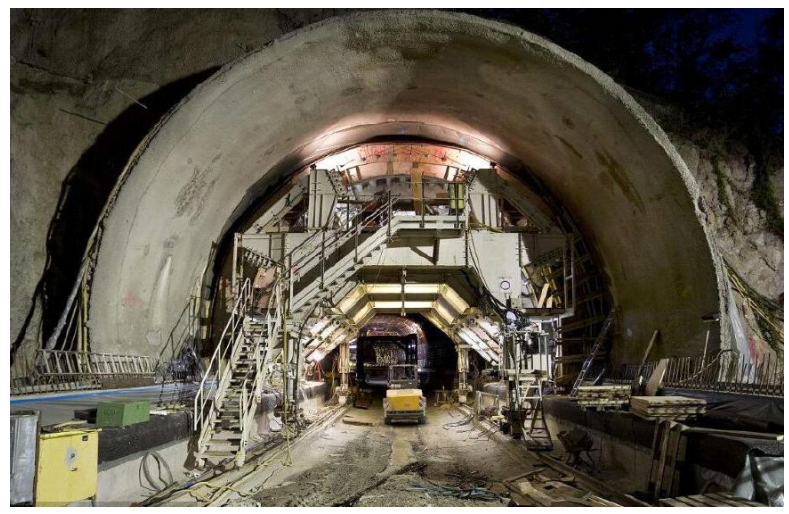

高速公路被譽為一個國家走向現代化的橋梁，是發展現代交通業的必經之路，而中國在這條路上，則邁出了非同尋常的一個個 令人贊嘆的腳印。我國公路從建國初的幾萬公里到目前的400萬公里，高速公路從八十年代末的零起步到目前擁有總里程7.4萬公里 ，居世界第二位，僅次于美國。高速公路的建設，離不開隧道的施工。在隧道施工作業的過程中，會產生大量的揚塵，盡管有霧炮機、通風系統等處理措施， 但因各種因素，我們始終無法避免，飄落的揚塵在經過日積月累，濃度將逐漸增高，不僅給作業人員帶來危害，也給內部作業環境 帶來極大的影響。對此，我們要防范于未然，揚塵產生無法避免，我們便時刻監測隧道內的濃度變化，通過其濃度變化數據，給定一個閾值，數 據超標立即提醒，及時降塵，務必風險程度降到最低

監測目的及容

監測目的

1、防止在隧道施工過程中，揚塵、溫度、濕度等環境數據超標帶來的危險，確保作業人員、機械、工程的安全。

2、根據隧道施工作業環境衛生標準，采取相應的技術措施，控制在標準范圍內。

3、 檢驗技術措施效果，正確指導隧道施工作業。

4、建立監控中心，及時地掌握各個隧道內的環境狀態，為相關監管部門，提供遠程監督、遠程指導科學依據。

監測內容

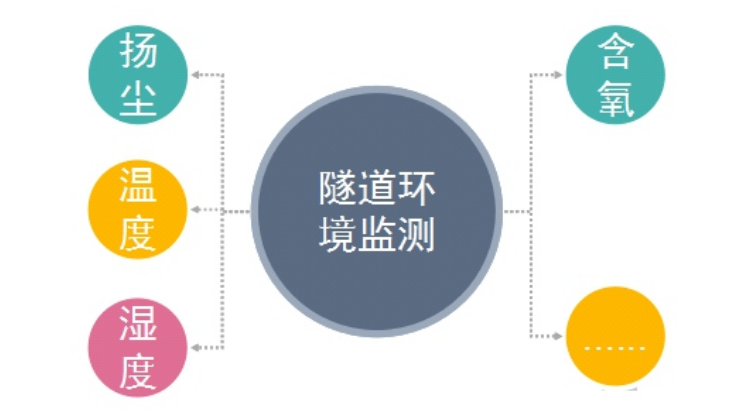

24小時全天候監測隧道環境、包括隧道作業區、隧道中段、隧道口不同點位的總懸浮顆粒物TSP 、溫度、濕度、含氧量等因子 ，并對前端環境數據統一匯集到平臺系統，再由系統根據用戶配置，發送到指定的顯示屏幕進行數據展示，同時，客戶可以通過后 臺管理系統進行數據查看、分析、存檔等。

產品介紹

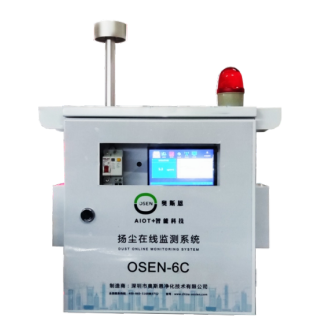

奧斯恩揚塵在線監測系統 OSEN-6C 通過了北京計量院的檢測認證，獲 得了國家環境保護產品認證（CCEP 認證）證書、計量器具型式批準證書（C PA 認證），該系統符合 GB3095-2012《環境空氣質量標準》中規定，是一 款可連續自動監測不同環境功能區、揚塵重點監控區監測點的，且具有完善 功能的揚塵監測設備；由顆粒物在線監測儀、預處理系統、數據采集和傳輸 系統、后臺數據處理系統及信息監控管理平臺共四部分組成。系統集成了物 聯網、大數據和云計算技術，通過光散射在線監測儀和采集傳輸?shù)仍O(shè)備，實 現了實時、遠程、自動監控顆粒物濃度;數據通過采用 4G 網絡傳輸/RJ45傳 輸，可以在智能移動平臺、桌面 PC 機等多終端訪問;監控平臺還具有多種統 計和高濃度報警功能。

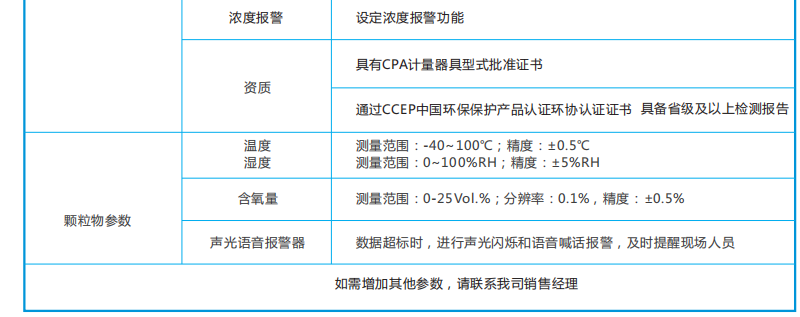

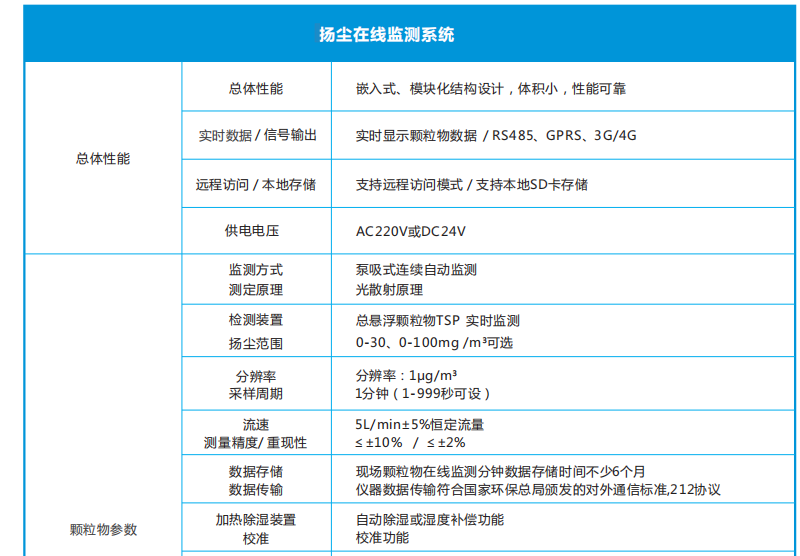

產品參數

產品特點

1、產品傳感器已取得獲得國家CPA計量器具型式批準證書。

2、產品實時在線連續檢測，數據精準，數據直讀，產品自帶顯示屏，可實現測量數據直讀，方便使用者隨時查看。

3、測量介質范圍寬泛，產品量程范圍大，可定制0.01-30mg/m3,0.01-100g/m3量程。

4、擴展性強，可添加溫度、濕度、含氧量等參數傳感器，對現場環境不間斷管控。

5、IP65防護等級機箱，防塵、防水，隧道高污染環境下可長期運行。

6、產品為一體式設計，集揚塵傳感器、采集儀、數據傳輸單元，數字顯示屏和聲光報警等為一體，結構緊湊，安裝簡單。

7、標準總線RS485和RJ45信號同時輸出，可連接上位機和云平臺實時監控。

8、一路本地聲光報警器，四路繼電器開關量輸出，可直接連接風機、霧炮、電磁閥、報警器等設備，也可以通過驅動中 間繼電器來驅動大功率設備。

9、可與各種二次顯示儀、數采模塊、PLC、DCS系統連接。

相關證書

數據方案

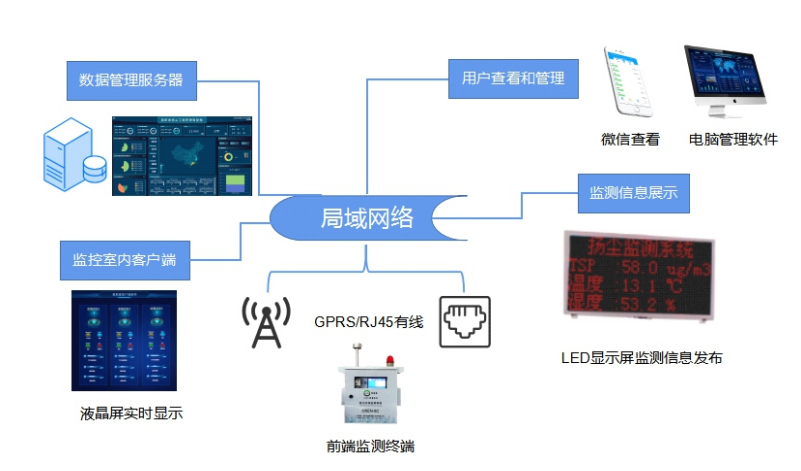

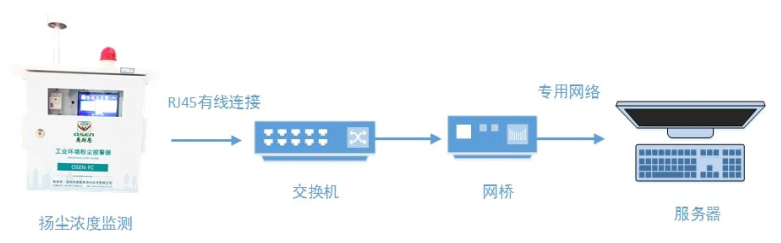

由于隧道內處于山體內部，安裝在隧道內部的設備沒有GPRS信號覆蓋。數據傳輸方式根據隧道現場環境不一，常規為外網網橋 、內網網橋兩種網絡情況，根據不同的網絡情況，設備數據傳輸?shù)姆绞胶驼故径加胁煌?，其中：方案一（外網網橋）：通過RJ45接口有線連接現場交換機，揚塵監測設備實時主動發送數據到指定服務器上。在外網的支持下 ，也可以使用我司云平臺、包括電腦端、手機端。

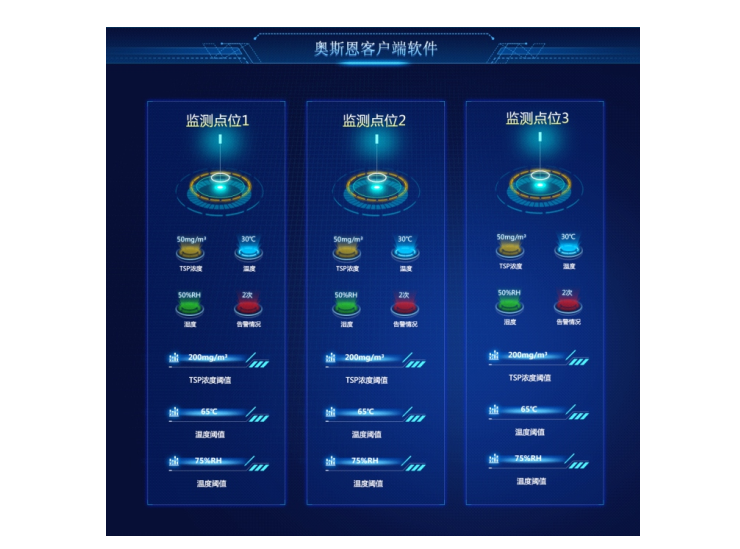

方案二（內網網橋）：如現場為內網環境下，監控室電腦作為數據傳輸服務器，安裝在隧道的設備將數據傳回到監控中心，我 司提供視窗軟件，軟件顯示內容包含實時值、報警狀態、閥值修改、歷史數據查詢（需本地部署數據庫），及時了解隧道內的環境 情況。視窗軟件示意圖如下（可根據需求個性化定制界面和功能）：

大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對環境空氣質量進行監測，并將監測數據在軟件系統進行質控 、分析以及應用。系統提供污染“時”、“空”、“物”分析，從而為轄區環境空氣質量監管和污染來源分析提供科學合理的決策 支持。數據詳情可進行多元化展示，國控站點數據同屏輸出， 智能分析比對，生成分析報表；結合大數據分析模型，由點及面，全 面覆蓋，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。本平臺架設在服務器上，采用B/S構架 （架構圖如下），通過網絡實現遠程登錄，無需安裝任何軟件，通過瀏覽器即可登錄查看。

產品特點

1、云平臺支持多種監測儀器（環境監測預警、常規空氣站、微型空氣站、揚塵在線監測站、激光雷達數據、在線源解析數據 、超級站數據、在線油煙監測數據等）數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析空氣質量狀況， 提供全面的數據支撐。

2、調取全市國控站點數據，同屏輸出，比對分析。 數據展示功能與天地圖相結合，運用空間分析技術展示不同地點空氣質量時空變化功能概述。 多站點數據比對分析曲線展示。自動生成日報、周報、月報分析報表，報表自動填充。 地圖輔助工具:支持矢量地圖與衛星地圖模式切換、標注、測距 。

3、數據時序趨勢：提供時間趨勢、GIS 空間、同比環比、排名、分析報表、分析報告和優良天達標天分析功能。 實時監控前端監測設備傳感器狀態，及時上報故障信息。 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾號提醒。 數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。

平臺主要功能界面展示

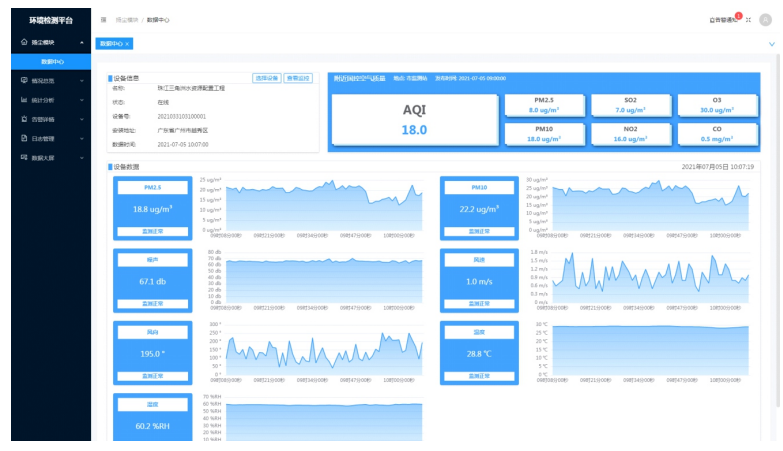

(1) 數據中心：單點設備實時數據查看，國控?cái)?shù)據同屏輸出參考，數據曲線變化分析，實時掌控?cái)?shù)據動態。

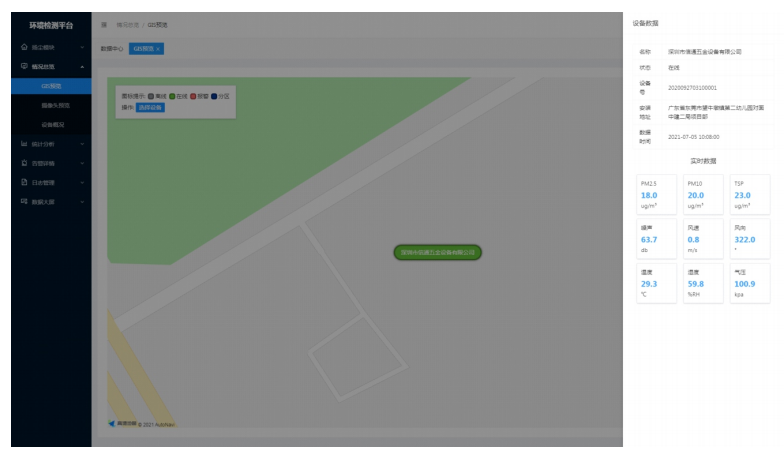

(2) 地圖展示：查看轄區內所有已安裝設備的位置信息，設備狀態清晰可見，快速判斷設備在線離線狀態以及是否數據超標，快速處理；亦可 選擇單臺設備查看某臺設備詳細信息。

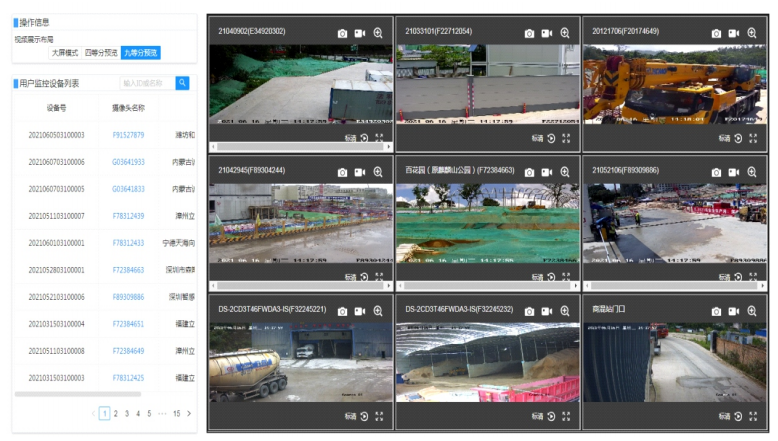

(3) 視頻監控：現場視頻監控查看，可同時打開多個監控視窗，實時查看現場環境，確定污染源頭。

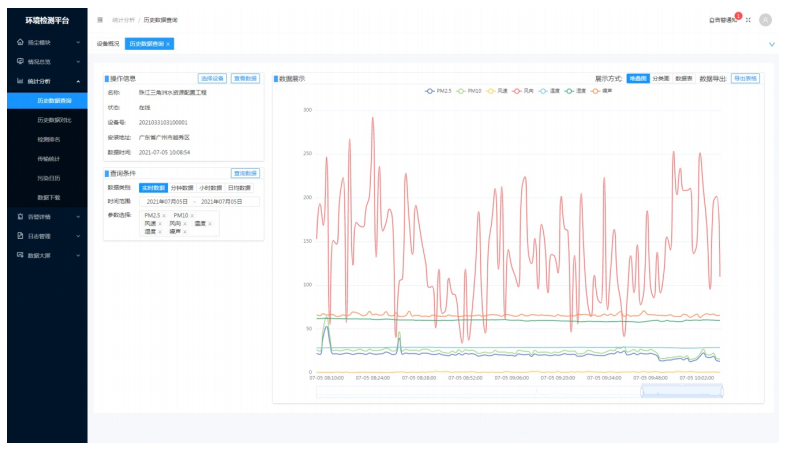

(4) 歷史數據：回溯設備在某一時間段內的數據詳情，包含實時值、分鐘均值、小時均值以及日均值，并生成相應的數據曲線走勢圖，具備多 種展示樣式。

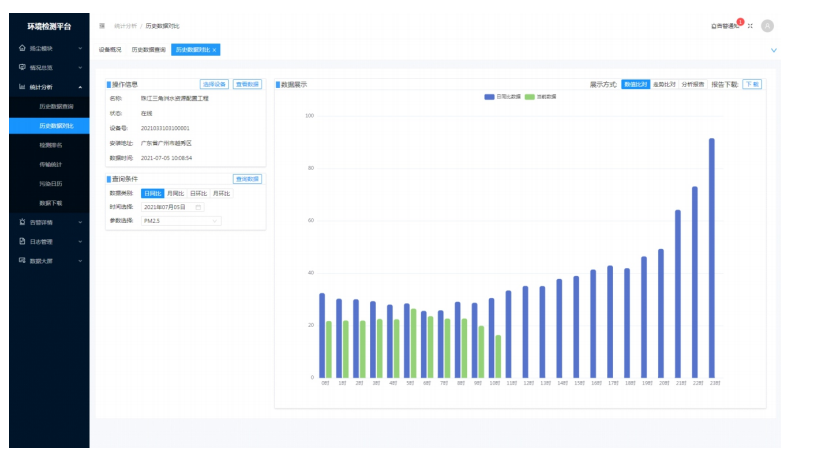

(5) 數據對比：查詢設備的同比環比數據，便于分析在對比時期內發展變化的方向和程度。

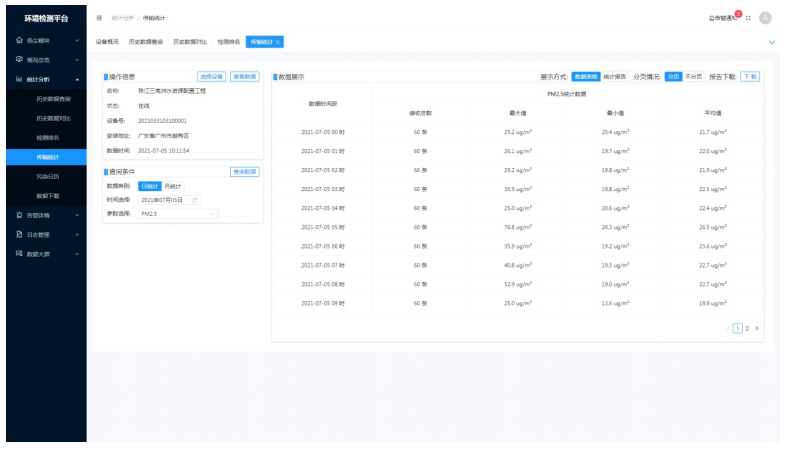

(6) 傳輸統計：可查看每個時間段數據傳輸?shù)臄?shù)量，是齊全的還是缺少的。最大值、最小值和平均值。

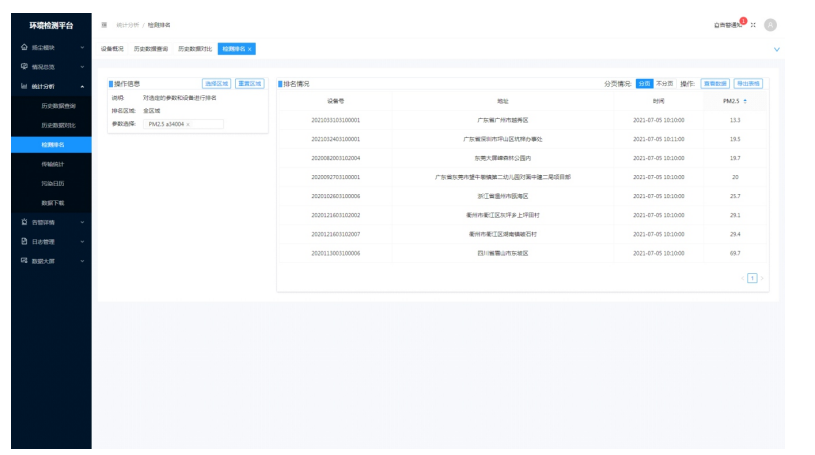

(7) 設備排名：對轄區內已安裝的設備根據其監測數據進行排名，進而篩選出污染較重的企業。

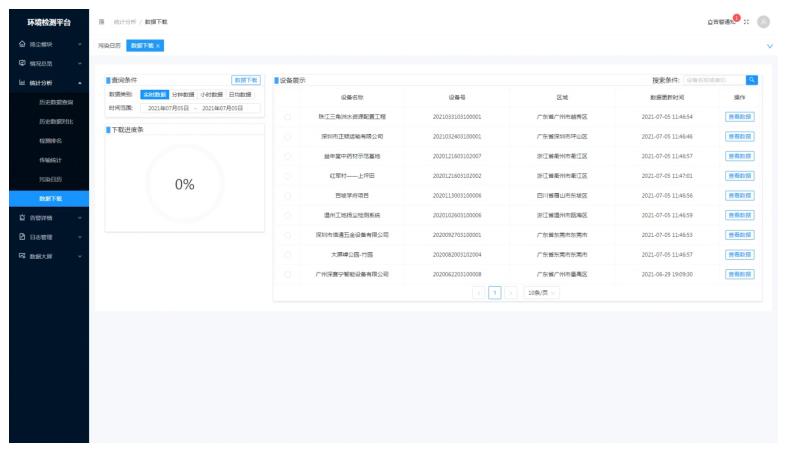

(8) 數據報表導出：對設備根據數據類型做數據報表導出操作，便于數據留檔。

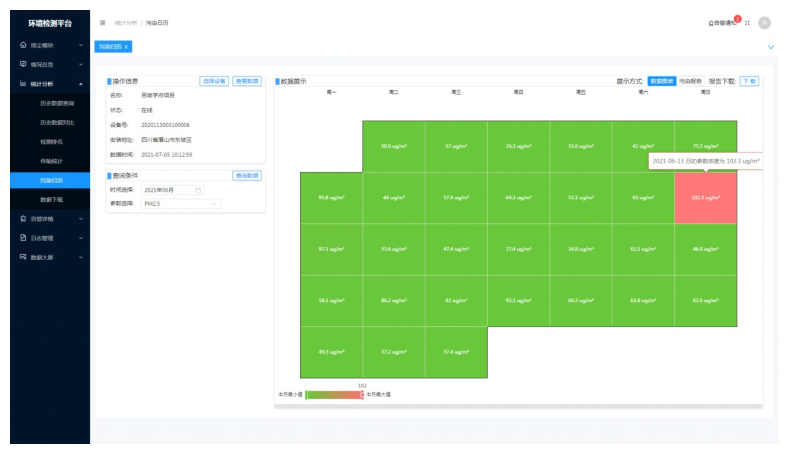

(9) 污染日歷：查詢設備在某個月內每一天的數據指標，找尋規律，鎖定源頭。

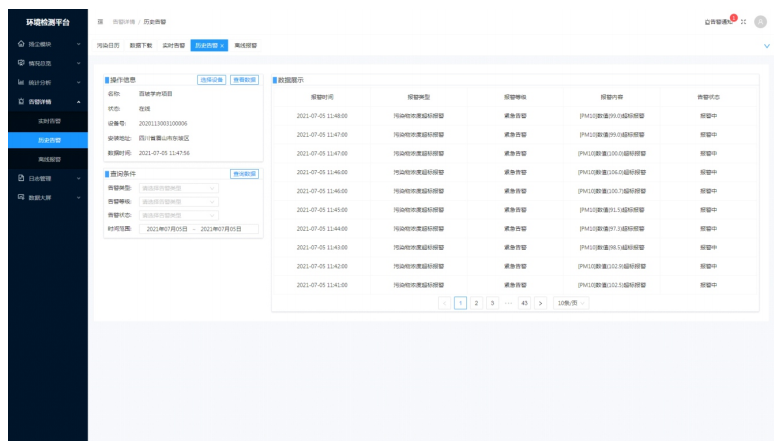

(10) 報警信息查詢：報警信息可分為實時告警信息、歷史告警信息、離線告警信息，數據超標平臺立即報警警示，快速辨別告警詳情，便于 快速處理。

(11) 設備狀態：設備狀態查詢，可快速查詢設備的狀態。

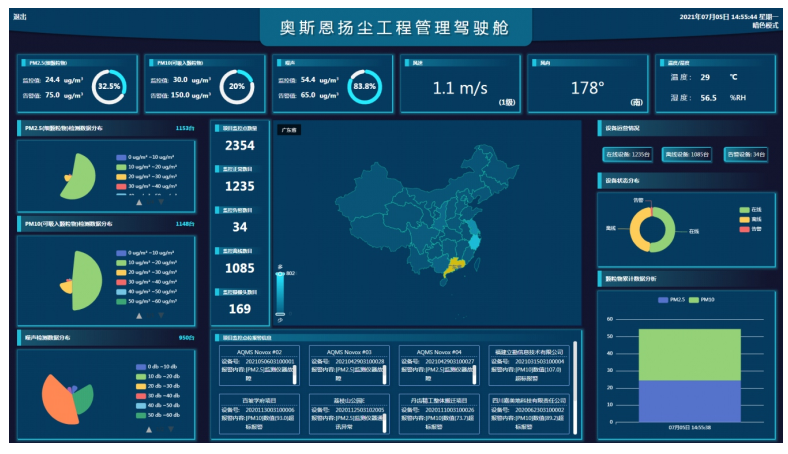

(12) 數據監管駕駛艙：大數據監管大屏，便于環保監管人員統籌監管，實時掌控轄區內個企業監測點位的污染排放動態，超限排放及時處理， 設備狀態異常及時反饋上報，快速解決，有效監管。

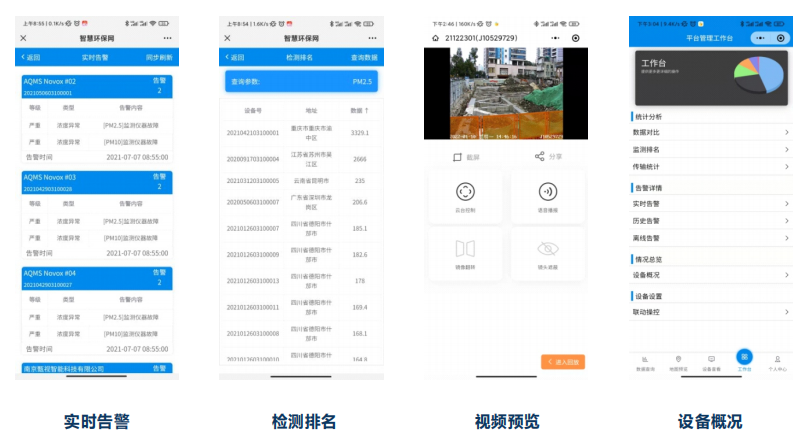

微信公眾號

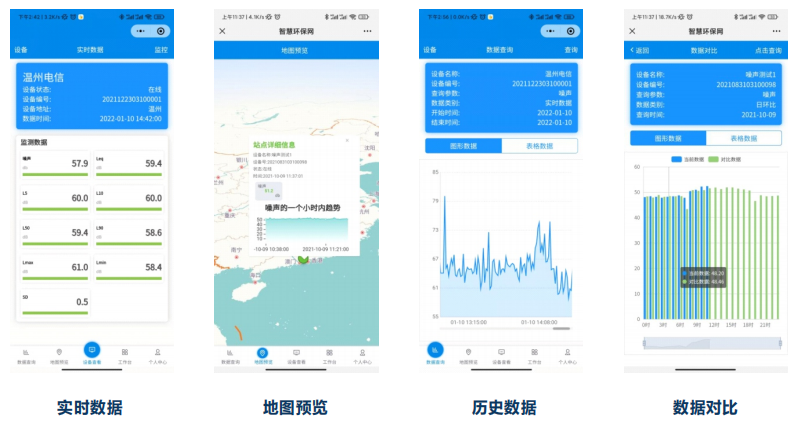

為滿足客戶移動監測的需求，我司開通了微信公眾號服務，可通過其遠程監督控制的監測設備，凡是能使用微信的手機，不管 是android系統，還是ios系統，只要關注了公眾號，都可通過登陸設備賬號，隨時隨地進行設備狀態，數據的查詢，方便快捷。

技術特點

智能云數據分析軟件，基于在線式環境監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數 據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準 穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環境污染比較嚴 重，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一般，每次報警都會為用戶存入一條短信，且必須手動 刪除短信，操作繁瑣；報警記錄可查。

實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘；智能云是一款數據接 收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。

超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。 進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史；

設備管理： 可查看設備是否在線、用戶單位信息及地理信息。
