設計思路

1.建設溫室大棚管理中心對大棚區域內進行集中管理和統一調度。

2.將所有溫室的環境數據（溫度、濕度、光照、二氧化碳、土溫、土濕）統一采集、統一顯示、統一的長期記錄與分析，便于管理員第一時間了解各個溫室的環境情況。

3.將所有溫室大棚建設成“全自動控制”，自動控制保溫被、通風口、遮陽系統、風機、濕簾、環流風機、補光系統、加濕系統、自動控制灌溉水肥一體化系統。

【效果圖】

系統介紹

溫室智能監測控制系統是基于當今國際上通用的、先進的“WSN無線傳感技術”、“物聯網技術”、“云計算技術”環境管理理念以及監測、評估技術進行設計的，該系統主要由溫室環境信息采集、溫室設備智能控制、軟件應用平臺三部分組成，本系統可以通過監測基本的生態環境因子，如溫度、濕度、光照、CO2濃度等，并利用手動、自動兩種方式啟動或關閉不同的執行結構（遮陽幕、加熱器、濕簾水泵及風機、通風系統等），以適應不同生物生長繁育的需要， 該系統的使用，可以使溫室運行于經濟節能狀態，實現溫室的無人值守自動化運行，降低溫室能耗和運行成本，可以為植物提供一個理想的生長環境，并能起到減輕人的勞動強度、提高設備利用率、改善溫室氣候、減少病蟲害、增加作物產量等作用。

產品參數

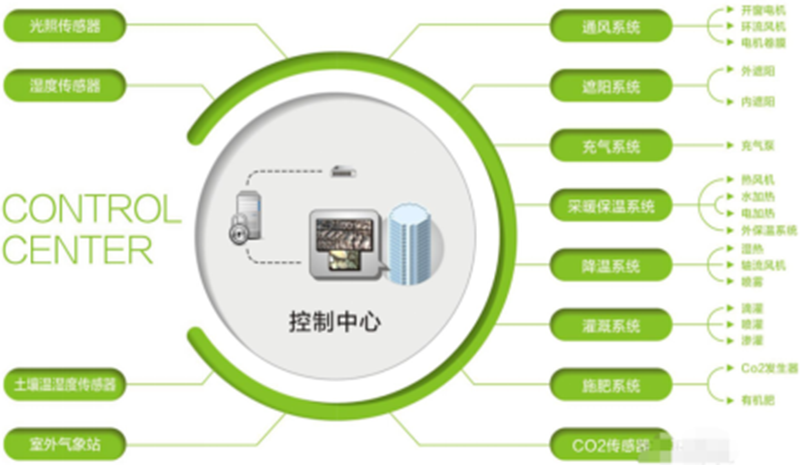

控制系統

溫室環境自動控制系統是專門為農業溫室、農業環境控制開發生產的環境自動控制系統。根據溫室作物生長要求，自動控制灌溉、開窗、卷膜、風機濕簾、生物補光、灌溉施肥等環境控制設備，自動調控溫室內環境達到適宜作物生長的范圍，為作物生長提供最佳環境。

溫室環境自動控制系統是根據溫室大棚內的溫濕度、土壤水分、土壤溫度等傳感器采集到的信息，接到PC計算機上進行顯示，報警，查詢。監控中心將收到的采樣數據以表格形式顯示和存儲，然后將其與設定的報警值相比較，若實測值超出設定范圍，則通過屏幕顯示報警或語音報警，并打印記錄。

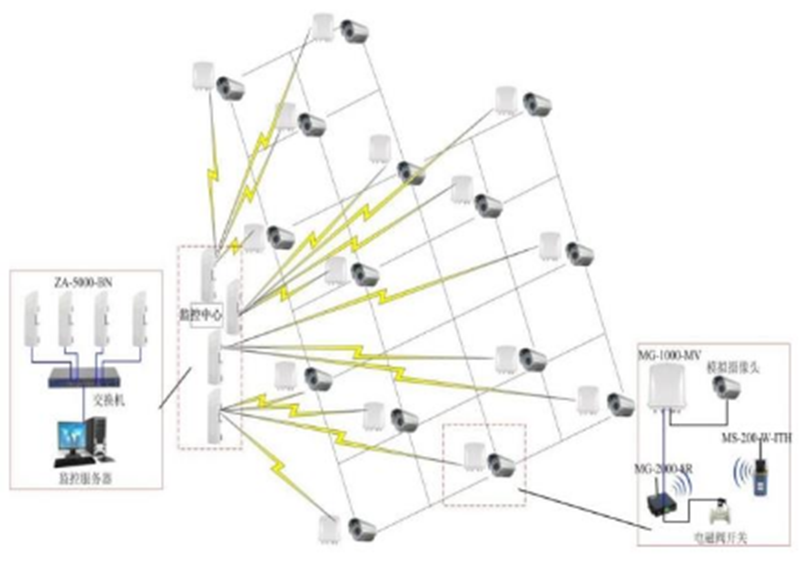

拓?fù)鋱D

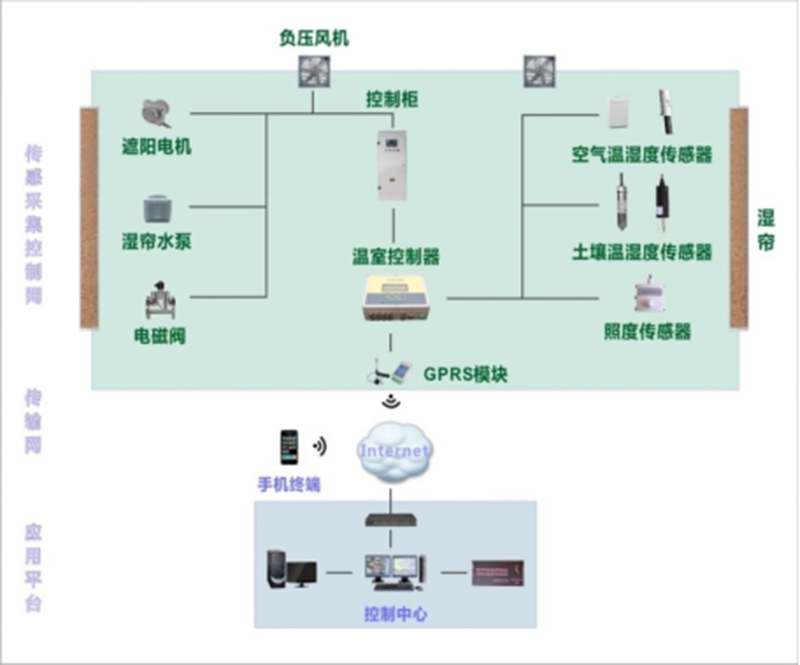

系統采用光照、空氣溫濕度、土壤溫濕度等傳感器對溫室網棚培育環境進行實時感知，通過無線信息傳輸節點將數字信號傳輸?shù)较到y(tǒng)后臺，經過服務器處理后形成圖形化顯示輸出。系統提供各種統計功能并支持?jǐn)?shù)據導出，當環境指標超標時能夠自動開啟和關閉風機、電磁閥、遮陽板等設備以實現智能化。

系統特點

1.環境量化：對作物生長的環境量化

2.實時監測：實時地掌握作物生長條件

3.智能控制：任何時間、任何地點實時監測控制

4.節省成本：節省了大量的人力，方便迅速擴大規模

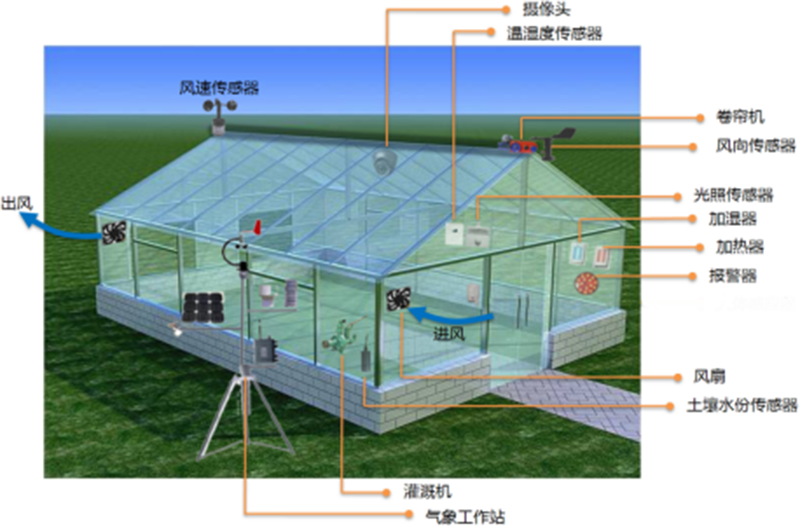

【手動改為自動】

監控系統

1.溫室環境監測

支持在溫室、大面積農田、園林、工廠、果園、花園、戶外電力系統等場合使用，采集到溫度、濕度、光照、土壤的溫度、含水量、空氣質量、水質、病蟲害、導電率等參數，用曲線或者數字的方式直接展現給管理者，方便決策。

2.智能報警系統

(1) 系統可以靈活的設置各個溫室不同環境參數的上下閥值。一旦超出閥值，系統可以根據配置，通過手機短信、系統消息等方式提醒相應管理者。

(2) 報警提醒內容可根據模板靈活設置，根據不同客戶需求可以設置不同的提醒內容，最大程度滿足客戶個性化需求。

(3) 可以根據報警記錄查看關聯的溫室設備，更加及時、快速遠程控制溫室設備，高效處理溫室環境問題。

(4) 可及時發現不正常狀態設備，通過短信或系統消息及時提醒管理者，保證系統穩定運行。

3.遠程自動控制

基于電腦、手機的視頻功能，可以直接呈現攝像頭等設備的畫面，真正實現對溫室生產現場環境的全方位掌控，灌溉、通風、降溫、增溫等遠程自動化控制，再結合視頻直播、智能預警等功能，大概會出現“農民不出門，便知溫室事”。

布置方案

1.單點布點

每個溫室內都放置2套空氣溫濕度，CO2照度傳感器、土壤溫濕傳感器、照度。

每個溫室內放置1個溫室控制器，可以顯示每個溫室內環境參數，以及現場灌溉、放風等繼電器控制。

2.節點-網關布點

每個大棚內都放置1套溫濕CO2照度、土溫濕LORA采集節點。

中心大棚放置1套LORA 無線控制網關，用于匯總、上傳每個大棚節點的數據，以及現場灌溉、放風等繼電器控制。

3.工程案例平面圖

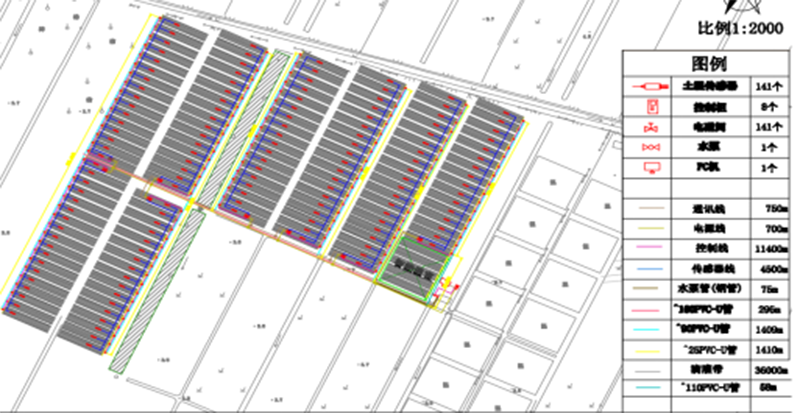

【工程案例平面圖】

溫室大棚管控云平臺

奧斯恩溫室大棚管控云平臺（以下簡稱云平臺），通過現場設備對環境數據進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。

平臺配備有PC端、手機端（安卓APP，微信公眾號、小程序），平臺具備各種設備的獨立聯動開關?？蛻艨赏ㄟ^(guò)我們平臺開放的API接口主動獲取數據，同時也支持對接第三方平臺。

用戶登錄賬號后，可在線查看便攜式負氧離子檢測儀實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備GIS地圖展示、視頻監控、歷史數據查詢、數據對比、污染日歷、傳輸統計、設備排名、數據報表導出、設備狀態、設備自檢、設備管理、用戶管理、生成數據報表、超標報警推送、數據大屏等功能。

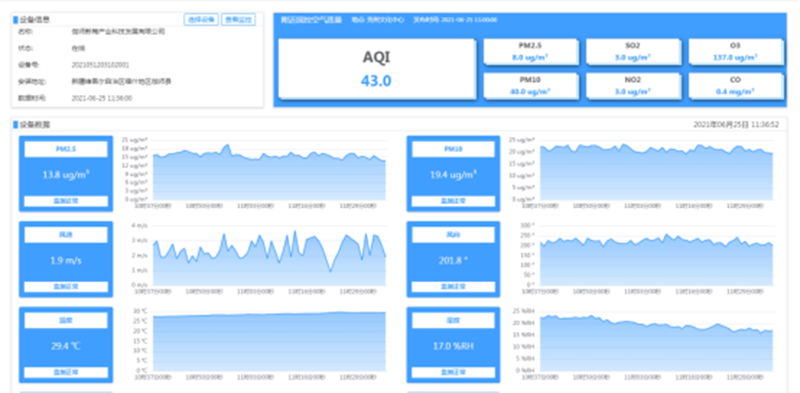

【PC端數據查看】

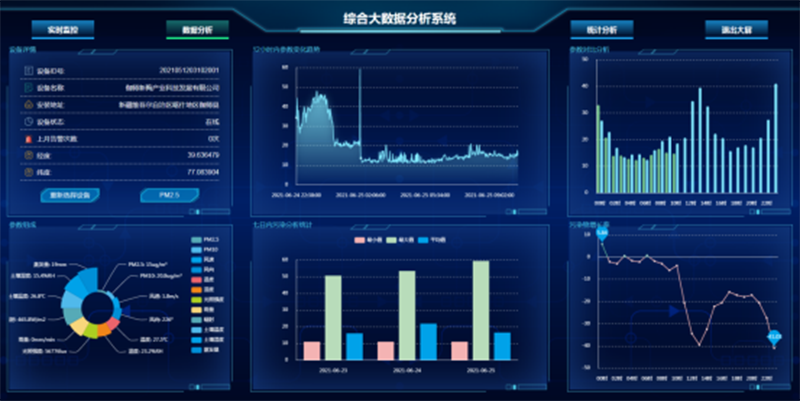

【PC端數據大屏】

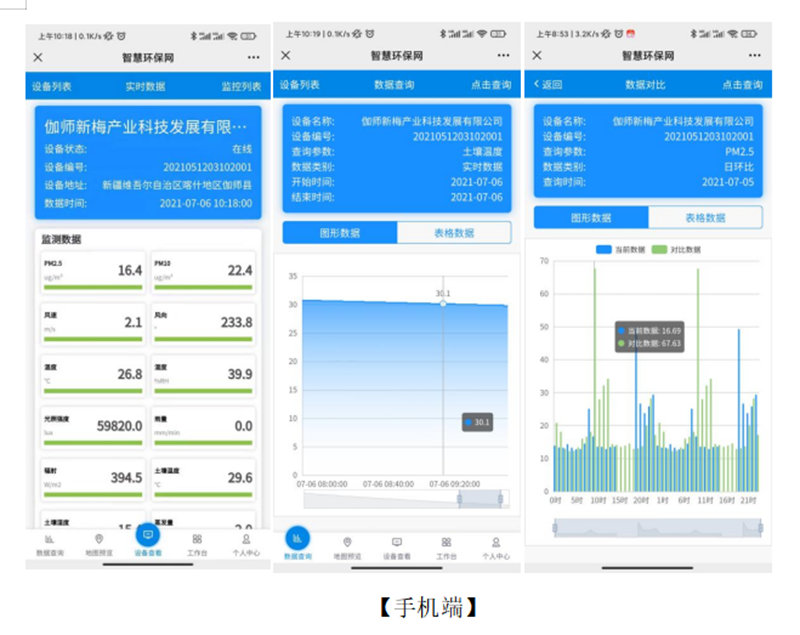

【手機端】
