產品背景
在新基建的背景下,我國的眾多城市都在努力打造綠色,智慧新型城市架構和智慧型城市管理模式,同時“萬物互聯”背景 下智慧城市的傳感器建設需求也十分迫切。智慧燈桿的建設可以有效地實現城市整體運營的降本增效、有利于城市管理效率提升 。目前,國家政策導向大力支持智慧燈桿研發及應用,深圳、上海等城市已經逐步展開智慧燈桿試點應用,企業積極投入研發要 素拓寬產業應用場景及功能。智能環境監測作為智慧燈桿上的環保應用,一直以來也受到了環保部門的關注。
產品介紹

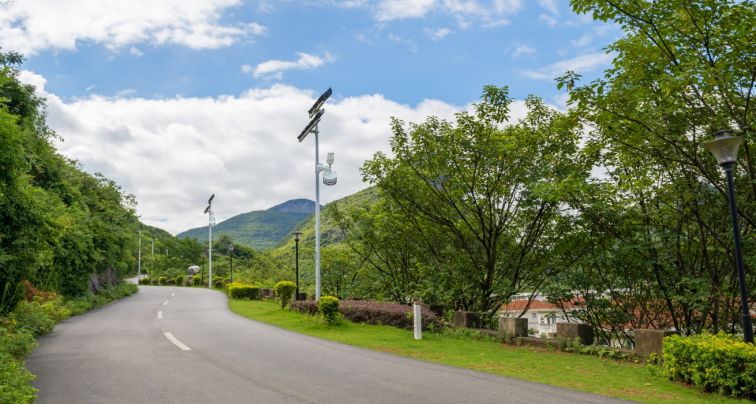

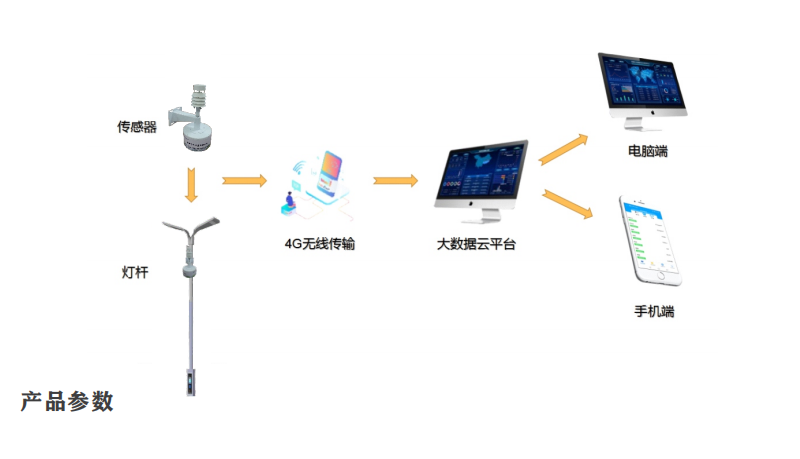

OSEN-AQMS智慧燈桿式微型空氣質量監測設備是一種集數據采集、存儲、傳輸和管理于一體的無人值守的環境監測系統。 通過對現有路燈的重新定位與改造,將路燈和環境監測設備相結合形成的智慧路燈,增加了城市氣象環境監測網絡的監測數量, 智慧路燈環境監測網絡與多種氣象要素傳感器相結合,實現了氣象數據監測的收集分析,可以全面獲得城市區域的氣象環境數據 ,并通過物聯網傳輸至有關部門,從城市街道、廠界、社區等若干監測點采集并傳輸,從而匯聚成環境監測的大數據平臺。它可以有效對不同區域、不同道路的污染情況進行實時監測,通過推進智慧燈桿建設來助力精細化管控。整機設備結構合理 、體積小、外形美觀、安裝方便、接入現有燈桿取電,成本低、周期短、適合大批量網格化布點。配套軟件平臺,可遠程實時監 控、預警等功能?!爸腔蹮魲U”的建設是“智慧城市”建設中的一種新的模式,其高度的開放性可以快速有效地支撐其他“智慧城市”應用, 避免基礎支撐設備的重復建設。促進“智慧城市”相關產業發展的同時,更提升了城市品牌驅動效應和核心競爭力。
設備采用模塊化設計,各測量參數可以按客戶實際需求靈活組合配置 ,具有體積小、成本低、安裝簡單等優點,適用于智慧城市,智慧路 燈,城市環境監測站等場地。

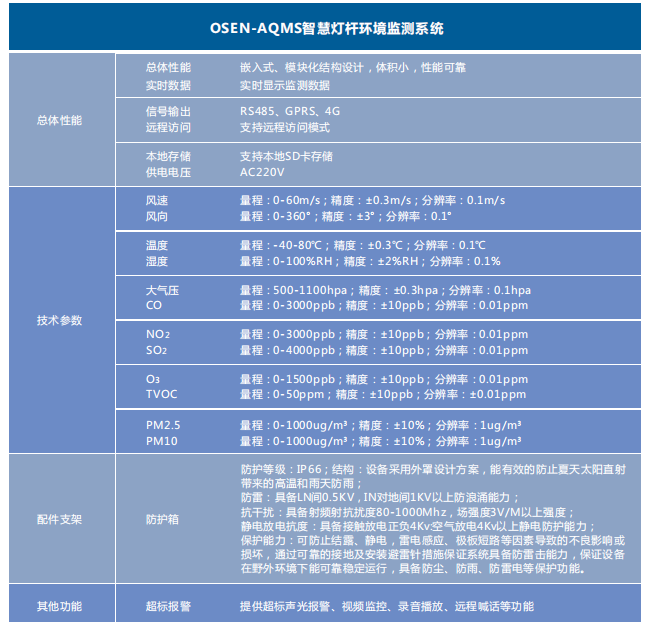

集氣象和空氣質量監測于一體,是一種網格化應用于環境監測的專業 小型儀器,可監測PM2.5,PM10,噪聲以及八種主要空氣污染氣體 ,如CO、NO2、SO2 、O3和揮發性氣體TVOC,另外還可加測風速 、風向、溫度、濕度、大氣壓力和光照強度等氣象參數。
數據集采集、傳輸、發布顯示于一體。通過集成高,靈活的方案,模 塊化部署,可以全方位滿足不同場合使用需求。
本產品體積小、重量輕,采用優質抗紫外線材質,使用壽命長,采用 高靈敏度的探頭, 信號穩定,精度高。關鍵部件采用進口器件,穩定 可靠,具有測量范圍寬、線性度好、防水性能好、使用方便、便于安 裝、傳輸距離遠等特點。
可根據需求內置GPS定位模塊(可選配),采用全球定位系統,實時跟 蹤設備,內置實時時鐘,具有北斗自動校時功能。
24小時自動監測,無需人工干預,穩定可靠; 結合WEB界面隨時隨 地查看實時數據、統計曲線等信息,適用于城市網格化環境監控、智慧路燈、城市道路、高速公路等場所。
技術方案
以城市主城區為監測區域,將監測區域均勻劃分成若干監測網格,每個網格不超過2km*2km,在每個網格 的交點上設置微型空氣站。針對重點區域(如學校、體育場等居民生活區域)可按需求進行點位加密。監控 點原則上應相對均勻分布,每個網格至少布設兩個環境監控點。根據當?shù)馗鞣N功能活動區域分布狀況,結合 資源和經濟的可行性,確定合理監測點位,使所在點位獲得的數據具有代表性。
道路交通網格:在噪聲監控網格基礎上,在監測區域內載重車輛流量大的過境公路、城市重要交通路口、重 要交通樞紐(汽車站,公交站,火車站等)以及易擁堵路段設置微型空氣站。對于道路交通監測點位,一般 應根據車流量的大小、車道兩側的地形、建筑物的分布情況等確定布點位置。
生活園區監測網格:將整個園區監測區域均勻化分成若干500米*500米監測網格,在每個網格的交線上設置 微型空氣站,兼顧園區內主要道路情況。

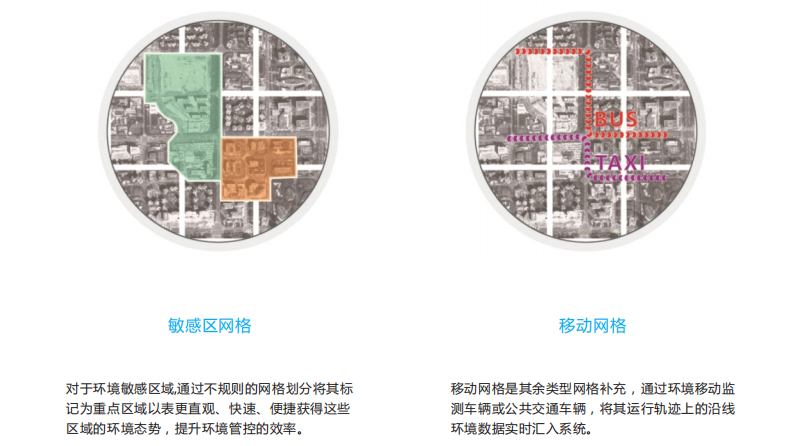

網格化部署
特點
代表性
具有較好的代表性,能客觀反映一定空間范圍內環境空氣質量水平和變化規律,滿足區域環境空氣監測的需求 ,客觀評價城市,區域環境空氣狀況,及污染源對環境空氣質量的影響。
可比性
同類型監測點位設置環境條件應盡可能一致,使各個監測點獲取的數據具有可比性。
科學性
環境網格化監測系統各網絡應考慮城市自然地理、氣象等綜合環境因素,以及城市建設、工業布局、經濟結構 、人口分布等社會經濟特點,在布局上應反映城市主要功能區現狀及變化趨勢,滿足環境空氣質量精細化管理 的需求。
經濟性
不同監測網格之間,有同類型的監測點位置重合時,應對重合的點位進行整合,避免點位的重復建設。當不同 區域網格之間空間布局有交叉時,采用計算等標污染負荷的方式,優先布設排放較大的污染源。已經整合的監 測點,應在不同的監測網格監測數據的分析和管理過程中都要有所體現。
動態性
環境網格化監測網絡應結合當?shù)爻青l(xiāng)建設規劃、能源結構調整,區域環境變化等綜合因素,確定重點評價區域 ,及時合理、科學有效的調整熱點網格的點位布設,使確定的監測點能兼顧未來城鄉空間格局變化趨勢以及未 來的監測需要。
環保大數據云平臺
奧斯恩環保大數據云平臺(以下簡稱云平臺),通過現場端設備對環境數據進行實時監測,并將監測數據在軟件系統進行質 控、分析以及應用。數據詳情可進行多元化展示,智能分析比對,生成分析報表;結合大數據分析模型,由點及面,網格化全面 覆蓋,實現污染溯源,趨勢預測,同時,具備數據監管大屏,直觀呈現數據變化動態,充分滿足監管單位的監測需求。

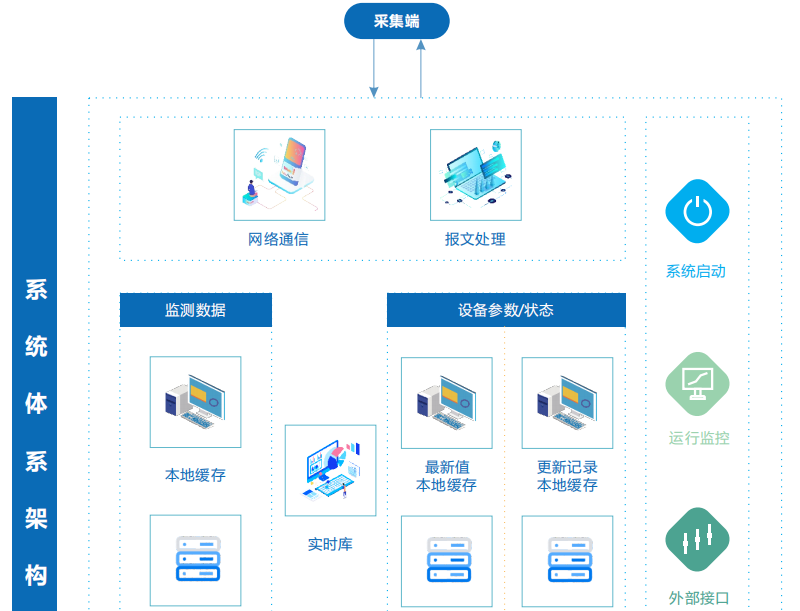

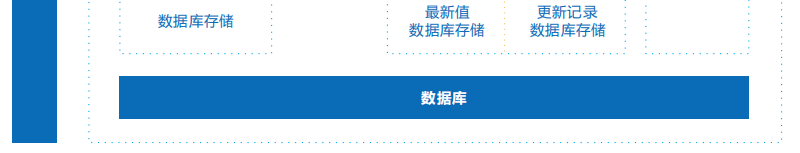

系統框架
01 采集端一般指現場數采儀或監測設備數據采集傳輸模塊,用于數據采集、分析、處理、傳輸
02 網絡通信服務端系統,基于TCP協議,負責與采集端維持連接,進行數據通信。外部接口:提供本系統與外界的交互訪問,按照業 務需求,目前此接口需要提供遠程設備控制功能
03 校驗、分析等處理,然后交由下層;另一方面,執行底層向采集端的發送任務,將發送任務組織為遵循規范的報文交由網絡通信層。
04 監測數據處理層:報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統,本子系統負責數據的最終存儲。
05 設備參數狀態處理層:報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統,本子系統負責數據的最終存儲。
06 實時庫:將基礎信息(如站點、監測項、設備參數項等)常駐內存,供各業務層子系統使用。
07 系統啟動層:作為整個系統的啟動入口,負責管理所有業務子系統。運行監控系統:俗稱看門狗程序,負責監視所有業務子系統的 運行。
技術特點
1、云平臺支持多種監測儀器(微型空氣站、揚塵在線監測站、噪聲數據、在線油煙監測數據等)數據同時接入,實 現各項監測數據的同屏展示和查看,為準確分析環境狀況,提供全面的數據支撐。

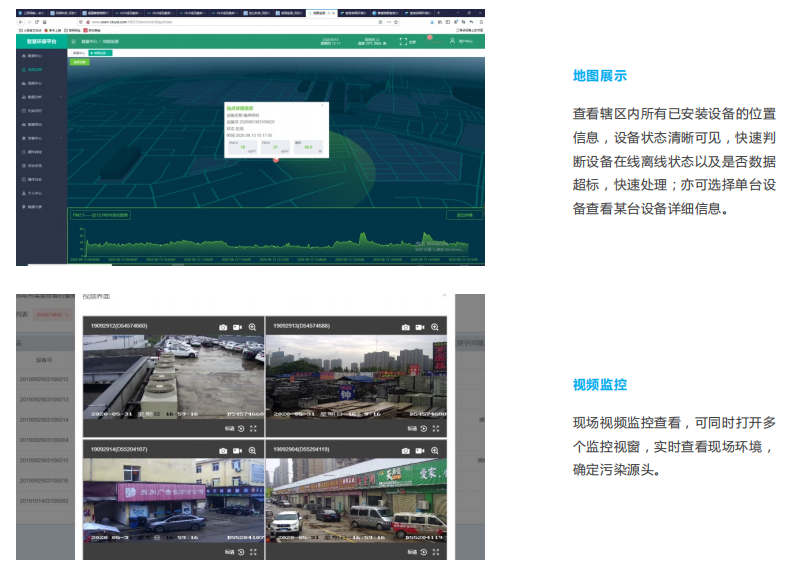

2、調取全市國控站點空氣質量數據,同屏輸出。 數據展示功能與天地圖相結合,運用空間分析技術展示不同地點時空變化功能概述。

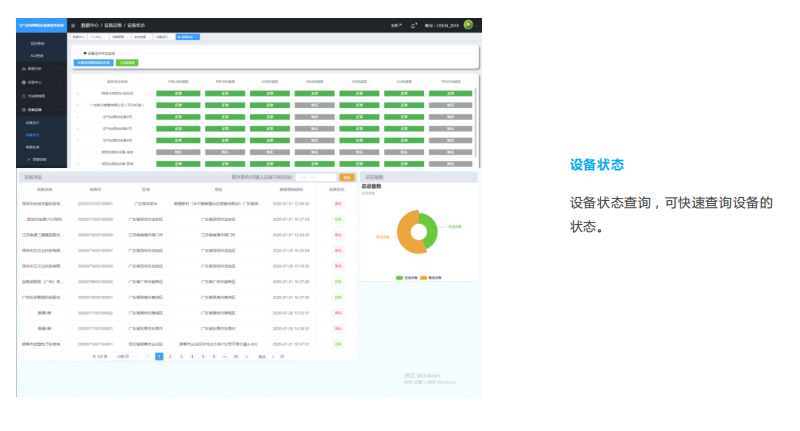

3、多站點數據比對分析曲線展示;巡航移動軌跡繪畫,適用于走航監測設備。 自動生成日報、周報、月報分析報表,報表自動填充;實時監控前端監測設備傳感器狀態,及時上報故障信息。

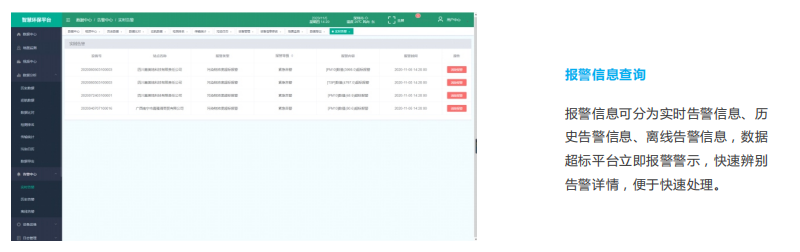

4、報警信息推送,數據異常、超標,傳感器故障等現象發生時,平臺實時報警提示,并可推送至手機APP或微信公 眾號提醒。
5、數據可視化監管大屏顯示,一體化呈現數據變化趨勢,方便監管。 移動APP、微信公眾號服務,滿足移動監管需求。

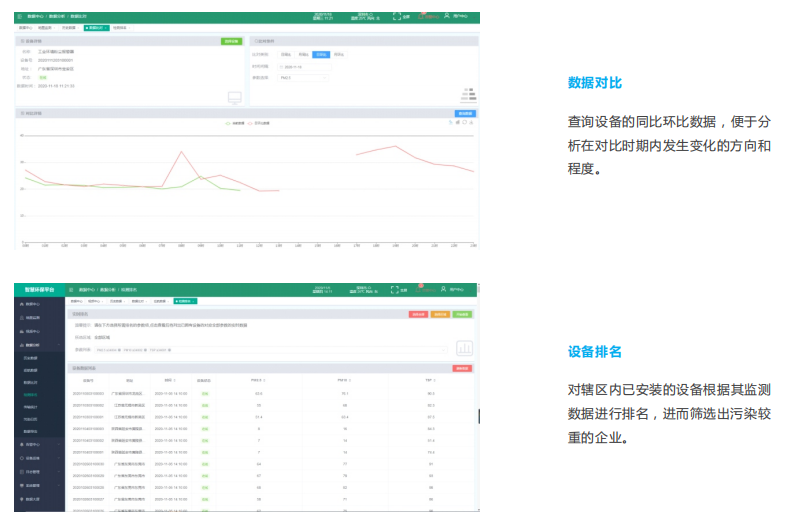

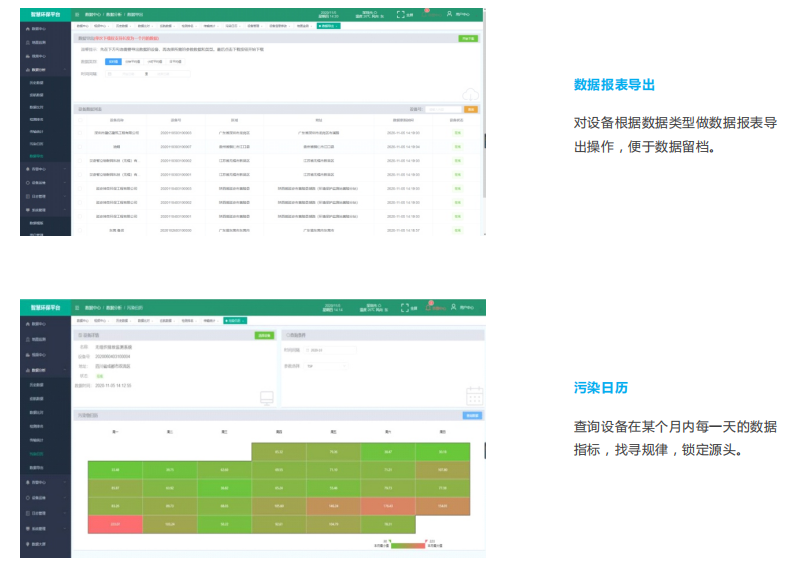

平臺主要功能界面展示

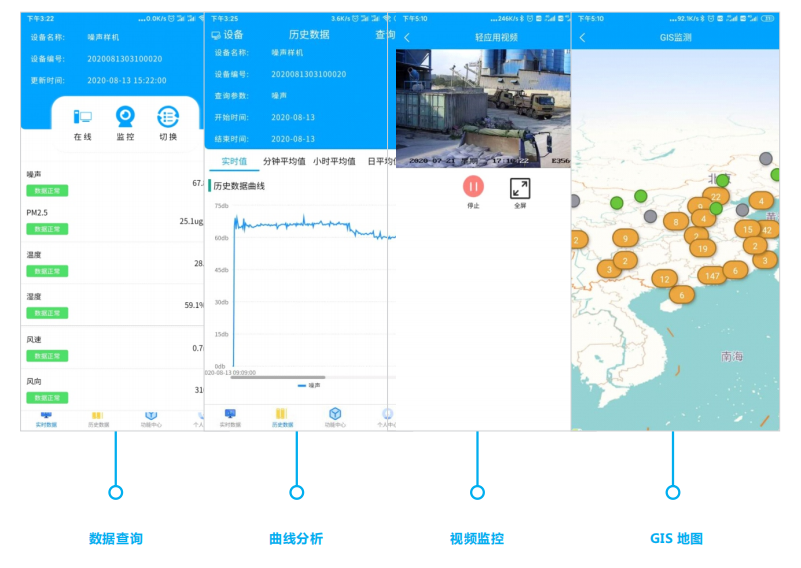

微信公眾號
軟件背景:
智能云數據分析軟件,基于環境監測系統,向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數據、 設備在線狀態并推送超標報警信息,綜合分析管理數據,可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準穩 定、有保障的參考信息,及時有效地對轄區內的大氣污染狀況進行診斷。
軟件功能:
實時數據 :智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態,數據更新周期為3分鐘;智能云是一款 數據接收、保存、顯示、分析、管理的專業數據分析軟件。

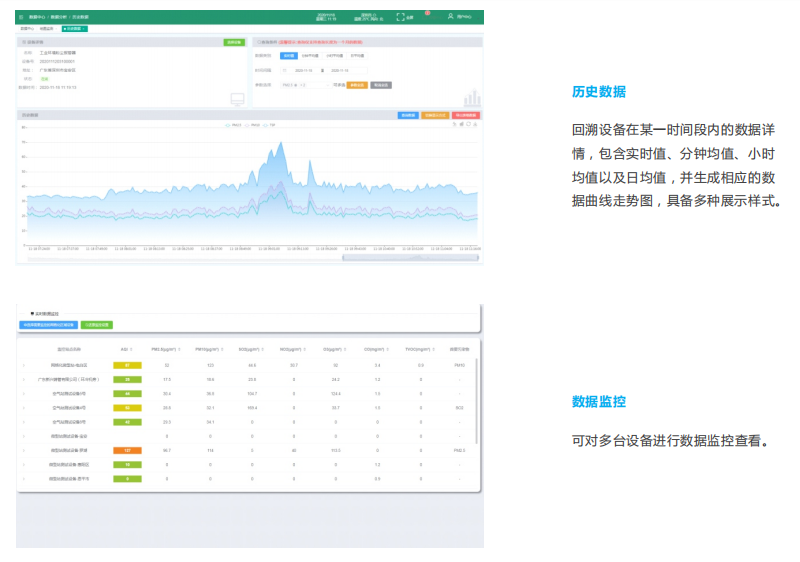

歷史數據 :通過歷史數據曲線分析圖,可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。
超標報警 :可根據環保局管理需要設置閥值,超過規定濃度后進行報警,以便于管理部門快速響應。 進行污染源排查并實施管控措施,超標報警提醒周期為10分鐘,可查詢告警通知?dú)v史
簡單、方便:代替了app,不需要安裝任何軟件,不需要擔心版本兼容和更新的問題,凡是能使用微信的手機,關注我司“aosien2019” 微信公眾號,android和ios系統均可兼容。
功能更強大 :如果設備配有聯動功能,用戶可遠程控制設備噴淋,提前降塵。微信端可以接收反饋意見到奧斯恩公司公眾號 管理者。
智能云微信端 :智能云微信端:點“我的設備”輸入賬號、密碼,即可查看設備在線實時數據。
人性化:代替了短信報警提醒功能;設備報警時能及時地像短信一樣通知手機用戶,及時預警,避免罰單。當現場環境 比較惡劣,持續報警情況下,默認反復提醒,時間間隔為10分鐘。不需要像短信報警,每次報警都會給戶存入 一條短信,然后每次都需要手動刪除短信的繁瑣操作,報警記錄可查。
源于國內重點院校,與多家高校長期開展研發合作,整體具備極強的產品設計研發能力
在新疆、佛山、深圳建立三個自主的智能制造基地,全面執行科學嚴苛的品質管理標準
三大生產基地一線生產技術工作150+,全年Z低產能在10萬套以上,有效保障供貨周期
奧斯恩通過CPA、CCEP、防爆認證、CNAS檢測認證等近百項行業資質認證
