產品背景

據統計，目前全國有共70%的江河水系受到污染，40%基 本喪失了使用功能，流經城市的河流95%以上受到嚴重污染， 3億農民喝不到干凈水。自從1978年改革開放以來 ，我國大 力發展經濟，尤其是重工業，因而對海洋、河流和地下水造成 很大的污染。隨著工業廢水和生活廢水的隨意排放，使得水中 氨磷鉀含量急劇升高，這直接導致許多湖泊海洋藻類爆發，嚴 重影響了生態穩定。每年夏季來臨，藍色的海洋變成綠色的海洋，令人心痛不 已。這種大面積的污染，不僅影響到生態環境，更與我們的日 常生活息息相關，嚴重影響到海濱城市居民的正常的生產生活 ，尤其是在生活用水方面。水環境作為自然界輻射面范圍最廣、影響力最強的系統， 在整個地球環境中占據極其重要的位置。我國雖然是一個水資源豐富的國家 ，但是隨著近些年來 水資源的污染，水質問題已經非常突出，因此加強水質監測工 作顯得尤為重要。

產品介紹

OSEN-SZB便攜式水質監測儀可同時檢測溶解氧、pH、電導率、濁度、COD、氨氮、ORP等，具有操作方便、體積小巧等特 點。采用手提箱設計，可方便攜帶至不同的地方檢測。自帶鋰電池，開機就可以使用，方便使用者戶外水樣測定操作，測定過程簡 捷、測定結果準確、節約測定成本。設備搭載觸摸屏顯示實時數值，主控機通過RS485（Modbus/R-TU協議）總線采集和處理各 數字傳感器測量得到的數據，并將數據無線傳送到平臺，云端，同時根據用戶需求可以在手機APP等多平臺上獲取傳感器 測量值。 該系統是采集儀和各種水質傳感器的集成，并結合了現代化的數據采集處理技術、數據通信技術、便攜式設計及制造技術，是 實現環境水質監測自動化、網絡化、在線監測的有效技術手段。

使用范圍

水產養殖、湖泊、河流、水庫環境監測等領域快速水質檢測。

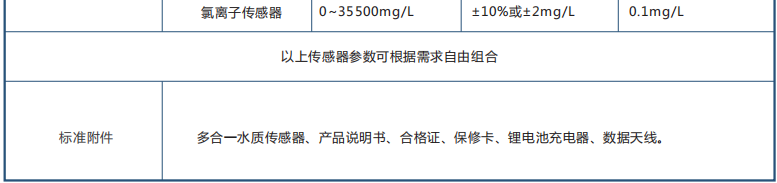

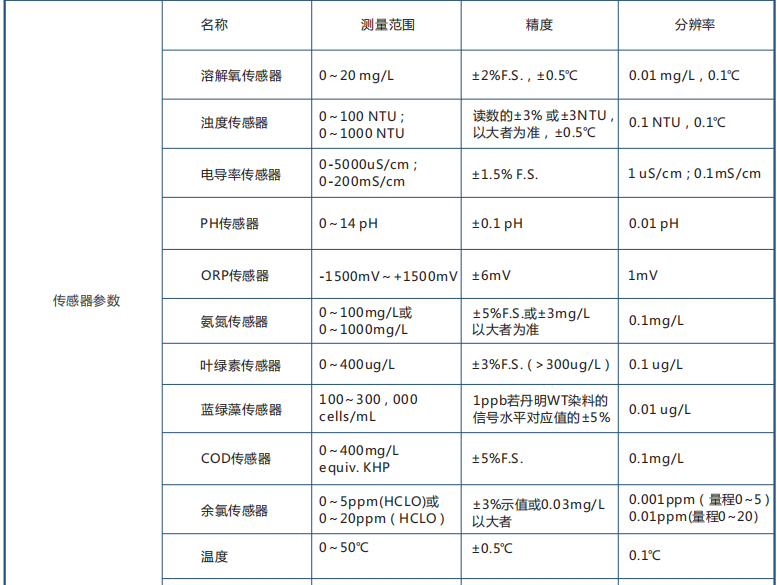

產品參數

產品特點

01 采用水質專用進口傳感器，技術可靠，響應速度快、測量精度高、穩定性好； 所有校準參數存儲在傳感器內，每支探頭帶有防水接頭，可方便插拔替換。

02 配備自動清潔裝置，可以有效的清除傳感器表面沾污，防止微生物的生長，更準確，更低維護； 自帶鋰電池供電，開機就可以使用，能快速 、有效、準確地進行檢測。

03 配備LCD觸摸屏，可現場直觀動態顯示各個檢測數據、峰值數據、歷史數據，提供全中文菜單和友好的人機對 話界面；大容量數據存儲功能，支持歷史數據本地查看。

04 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。集成GPRS通信技術， 實時監測水質數據，實 時傳輸數據，實時監控設備運行狀態； 內置GPS北斗定位系統，實現監測點位實時回傳，移動軌跡繪制，軌跡沿途路線排放濃度值實時顯示。

環保大數據云平臺

奧斯恩環保大數據云平臺（以下簡稱云平臺），通過現場端設備對水質數據進行實時監測，并將監測數據在軟件系統進行質控、 分析以及應用。數據詳情可進行多元化展示，智能分析比對，生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實 現污染溯源，趨勢預測，同時，具備數據監管大屏，直觀呈現數據變化動態，充分滿足監管單位的監測需求。 用戶登錄賬號后，可在線查看便攜式水質檢測儀實時在線狀態，實時數據（溶解氧、pH、電導率，濁度，COD，氨氮，ORP等） 、歷史數據、數據曲線分析圖。具備設備管理、用戶管理、生成數據報表、超標報警推送等功能。

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測輸出的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 設備參數狀態處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的 運行。

08 外部接口。提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能。

技術特點

01云平臺支持多種監測儀器（便攜式檢測儀、微型空氣站、揚塵在線監測站、水質數據、在線油煙監測數據等） 數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐。

02調取全市國控站點空氣質量數據，同屏輸出；數據展示功能與天地圖相結合，運用空間分析技術展示不同地點 水質時空變化功能概述。

03多站點數據比對分析曲線展示；巡航移動軌跡繪畫，并對應顯示當前位置的水位高度數據。

04自動生成日報、周報、月報分析報表，報表自動填充；實時監控前端監測設備傳感器狀態，及時上報故障信息

數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管。

05 報警信息推送，數據異常、超標，傳感器故障等現象發生時，平臺實時報警提示，并可推送至手機微信公眾 號提醒。 移動APP（安卓版）、微信公眾號服務，滿足移動監管需求。

平臺主要功能界面展示

(1) 數據中心：單點設備實時數據查看，國控數據同屏輸出參考，數據曲線變化分析，實時掌控數據動態。

(2) 地圖展示：查看轄區內所有已安裝設備的位置信息，設備狀態清晰可見，快速判斷設備在線離線狀態以及是否數 據超標，快速處理；亦可選擇單臺設備查看某臺設備詳細信息。

(3) 歷史數據查看：查詢歷史數據，通過時間段查詢可查詢實時值，分鐘平均值，小時平均值，日均值，并以折線圖， 柱狀圖等方式展示。

(4) 數據分析對比：查詢設備的同比環比數據，便于分析在對比時期內發展變化的方向和程度。

(5) 污染日歷：查詢設備在某個月內每一天的數據指標，找尋規律，鎖定源頭。

(6) 報警信息查詢：報警信息可分為實時告警信息、歷史告警信息、離線告警信息，數據超標平臺立即報警警示，快 速辨別告警詳情，便于快速處理。

(7) 設備狀態：設備狀態查詢，可快速查詢設備的狀態。

(8) 數據監管駕駛艙：大數據監管大屏，便于水務管理人員統籌監管，實時掌控監測點位的水質動態，數值超標及時 處理，設備狀態異常及時反饋上報，快速解決，有效監管。

微信公眾號

為滿足客戶對監測設備的遠程管理需求，我司開通了微信公眾號服務，可通過其遠程監督控制的監測設備，凡是 能使用微信的手機，不管是android系統，還是ios系統，只要關注了公眾號，都可通過登陸設備賬號，隨時隨地進行 設備狀態，數據的查詢，方便快捷；

技術特點

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。甚至當環 境污染比較嚴重，持續報警情況下，默認反復提醒，時間間隔為10分鐘；無需像短信報警一樣，每次報警都會為用戶 存入一條短信，且必須手動刪除短信，操作繁瑣；報警記錄可查。

實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘；智能云 是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據。 超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。 進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知歷史。

設備管理： 可查看設備是否在線、用戶單位信息及地理信息。
