產品簡介
以往水位監測一般都是通過人工實地測量來獲取數據,此方法存在諸多問題,例如人工測量存在一定的危險性、不能全天候不間斷測量,另外在惡劣的天氣情況下不能停止工作等問題。

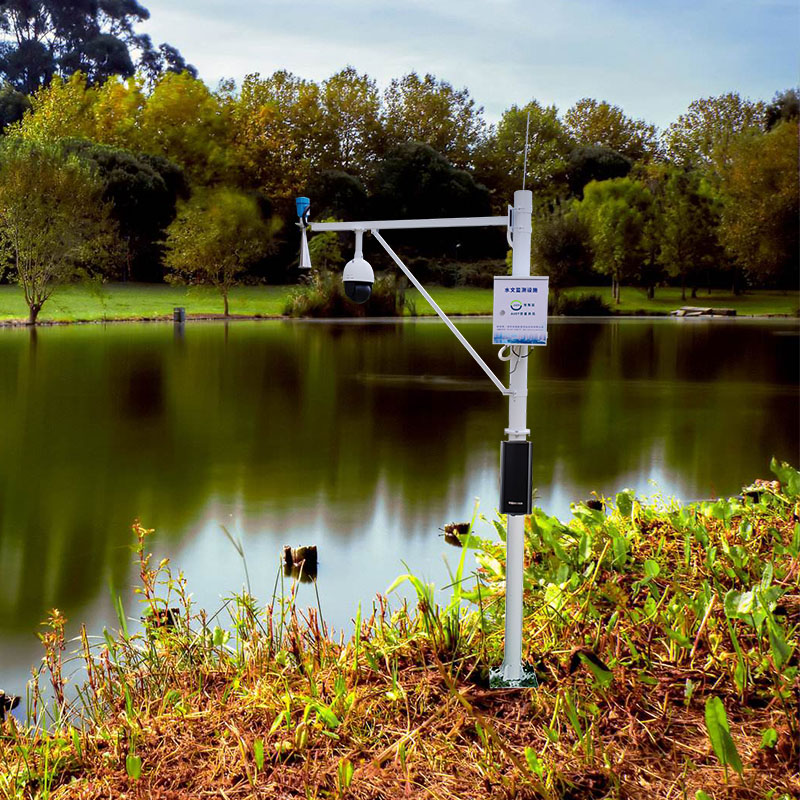

雷達水質監測站是一種集數據采集、存儲、傳輸和管理于一體的無人值守的在線監測系統。雷達水質監測站由前端雷達水位計/雷達流量計、數據采集儀和計算機軟件三部分組成。設備采用非接觸式監測方式,不需要直接接觸介質,安裝維護方便、使用壽命更長。
系統內置大容量FLASH存儲芯片;多種通訊接口可以很方便的與計算機建立有線通訊連接,GPRS無線通訊模塊還可實現水文設備與計算機監控中心的遠程無線連接。
技術參數:
供電 | 市電供電 | 通過AC220V市電進行設備供電 |
太陽能供電系統 | 配套太陽能供電系統,包含太陽能充電板、蓄電池及太陽能控制器,保證陰雨天續航時間7天左右 | |
數據上傳接口 | 4G全網通 | 通過4G傳輸模塊進行數據上傳 |
RJ45 | 通過RJ45網口進行數據上傳 | |
Modbus-RTU接口 | 支持外部設備(主站)通過Modbus-RTU協議讀取監測站中(從站)的數據 | |
顯示方式 | 觸摸屏 | 可配備7寸LCD觸摸屏進行數據查看與系統設置 |
LED屏 | 市電供電情況下,可搭配LED戶外屏,顯示大小與顯示方式可根據需求定制 | |
水質云平臺 | PC端平臺,手機端APP/公眾號 | |
超標報警 | 報警燈 | 閥值自定義設置,超標聯動報警燈工作 |
繼電器 | 多路繼電器輸出,可用作聯動控制 | |
參數擴展 | 氣象傳感器 | 可擴展風速、風向、溫度、濕度、大氣壓、雨量、輻射等氣象參數 |
水質傳感器 | 可擴展溶解氧、濁度、PH、氨氮等水質參數 | |
土壤傳感器 | 可擴展土溫、土濕、PH值、鹽分、電導率等土壤參數 |
雷達水位在線監測站
雷達水位在線監測站主要針對于水位的監測,采用智能雷達水位計基于精確時間測量的電磁波測距技術 。傳感器發射電磁波照射水面并接收其回波,由此獲得水面至電磁波發射點的距離、距離變化率(徑向速度)、方位、高度等信息,并將數據上傳至智慧水質云平臺。
智能雷達水位計,是工業測距雷達在水位測量領域的創新應用,實現了水位計向高精度(毫米級),大量程(30米、70米),高可靠,安裝簡便,免維護的技術跨越。
產品參數
量程 | 30米、70米 |
精度 | ±5mm |
工作溫度 | -40~80℃ |
工作電壓 | 四線制DC 6-28V ,推薦12V DC |
接線 | 四線屏蔽電纜,防水端子M20X1.5,適合電纜外徑9-13MM |
功耗 | 最大功耗0.6W |
輸出信號 | RS485 標準MODBUS RTU協議 |
外殼 | 鑄鋁,IP67 |
喇叭天線 | 不銹鋼304,口徑76-120MM |
雷達流量在線監測站
雷達流量在線監測站主要針對于水位、流速和流量的監測,雷達流量計是一款基于微波技術的全自動流量計雷達量測水產品。產品采用了K波段平板雷達技術進行水位和表面流速的精準測量,通過水位與過水斷面面積和表里流速與均層流速的關系算法,得出過水斷面和流量,實現斷面流量及累計流量計算。并將數據上傳至智慧水質云平臺。
產品參數
供電電壓 | DC7~28V |
電流(12V供電) | 正常工作時小于 240mA,休眠小于 1mA。 |
工作溫度 | -40~85℃ |
防水等級 | IP68 |
發射頻率 | 24.000 ~ 24.250GHz |
通訊接口 | RS-485 |
通訊協議 | MODBUS-RTU |
測速范圍 | 0.1 ~20m/s |
測速精度 | ±1%FS |
速度分辨力 | 0.01m/s |
測距范圍 | 0.4~ 40m |
測距精度 | ±1cm |
距離分辨力 | 1mm |
天線樣式 | 流速:14 x 32゜ ;水位:11 x 11゜ |
間隔時間 | 1 ~ 5000min |
翻斗式雨量傳感器
雨量傳感器適用于氣象臺(站)、水文站、農林、國防等有關部門,用來遙測液體降水量、降水強度、降水起止時間。本儀器嚴格按照SL61-2003水文自動測報系統規范、GB11831-89水文測報裝置遙測雨量計、GB11832-89翻斗式雨量計國家標準要求組織生產、裝配、檢定。可用于以防洪、供水調度、電站水庫水情管理等為目的水文自動測報系統、自動野外測報站,可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。
產品參數
量程 | ≤4mm/min(降水強度) |
分辨率 | 0.1mm |
準確度 | ±4%(室內靜態測試,雨強為2mm/min) |
雨量計量 | 可上傳瞬時雨量、日雨量、當前雨量及累計雨量值。 |
分辨率 | 0.1mm |
特色功能
1.多種傳輸方式
奧斯恩水質在線監測站提供多種數據傳輸方式,可通過4G全網通、以太網的方式將前端數據上傳至智慧云平臺,用戶可通過電腦端或者手機端進行遠程設備數據查看,用戶也可以通過RS485通訊的方式進行數據采集并集成。
2.多種供電方式
奧斯恩為了考慮到偏遠地區供電難的問題,水質在線監測站除了采用市電AC220V供電之外,客戶還可以選擇太陽能供電系統對設備進行戶外供電,太陽能板功率和蓄電池容量都可根據要求進行選配及定制,可保證在陰雨天進行工作。
系統可實現雙電源供電,即太陽能和市電雙電源供電。整個系統主要由太陽能電池板、蓄電池、太陽能控制器、雙電源供電盒組成;
1. 使用雙電源供電時,只要其中一方有電就可以實現系統的正常運行;
2. 當任意一方突然斷電時,可無縫切換到另一方的供電,可最大限度的保證系統的穩定供電;
3. 可安裝在市電無法到達的特別地點,節省了拉電的麻煩和方便選點安裝。
3.多種查看方式
除了在設備端增加LCD觸摸屏現場查看數據外,奧斯恩旗下設有結構工程師與鈑金加工廠,可以為用戶提供多種LED顯示屏,雷達水質在線監測站的數據會實時顯示在戶外高清LED顯示屏上,高亮燈珠確保在戶外環境下顯示清晰,并且提供多種規格的顯示外觀應用在不同場景上。
4.專業化安裝橫桿
為了得到較高精準度,雷達水位計、雷達流量計對安裝都有一定的要求,為了保證傳感器始終處于水平位置,針對橫桿進行了專門的設計,采用三角支撐的設計結構,解決長期時候?qū)е聶M桿下垂的問題,讓測量結果更加精準。
5.一體化設計
設備采用一體化設計理念,橫桿及立桿均有走線孔位,所有的傳感器走線均為桿體內部走線,并設有獨立線標,用戶跟根據線標進行接口對插即可,安裝方便快捷,也有效避免了戶外環境和動物對線纜的影響,保證了設備的使用年限。
