為落實國家水庫安全工作要求，奧斯恩堅持不斷地創新研發、攻克難題，在自動化監測技術、設備以及監測信息管理云平臺的開發應用上取得顯著成果以及多方專業認證。奧斯恩—大壩安全預警監測系統解決方案，集物聯網技術、傳感器技術、無線網絡傳輸技術、數據分析統計技術于一體，可實現水壩安全運營管理的自動化、數字化、信息化，為防災減災決策提供科學依據，為水庫安全度汛提供保障。

  方案介紹

  水庫安全監測預警系統由水庫智能感知、物聯網信息通信、云端智慧監控管理平臺組成。小型水庫的在線監控具有庫水位、雨量、圖像、滲流等運行數據自動釆集、分析、上報功能，自組網、物聯網系統具有全要素采集通信功能，水庫安全監測預警系統云平臺具有監測數據智能分析預警功能，實現了水庫運行狀態感知監測、運行態勢分析、安全管理、巡視檢查在線管理等全面業務支持，既能支持單個水庫管理，也能支撐全省、各縣水庫群管理。

技術參數

產品特點

1.靈活自組網：傳感器與網關智能組網，網絡連通率高；

2.前端任務系統可按需靈活配置，內嵌多種信息提取，識別算法，降低傳感器使用難度；

3.精細工業化設計：外形小巧、重量輕、無線纜，安裝快速、便捷，可顯著降低施工安裝成本；

4.IP67/IP68封裝標準：具備優秀的防塵、防水、防雷性能。

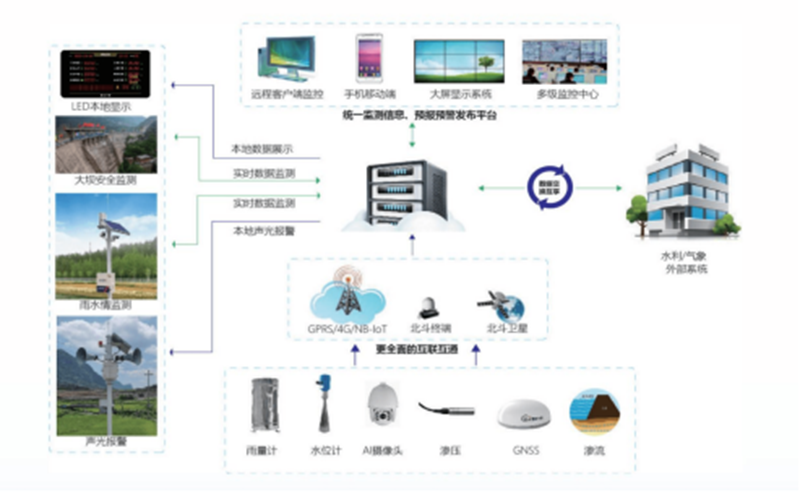

技術架構圖

水庫大壩安全監測系統分為四層：感知層、網絡層、平臺層、應用層。

1.感知層

實時感應水庫大壩監測參數傳感器的狀態，如變形監測、地表沉降、土體位移、土壤含水率、土壓力、滲壓計、水位計、雨量計、GNSS接收機、固定式測斜儀、滲壓計、高速高清攝像機、孔隙水壓計、雷達物位計、拉線式位移計、土壓力計、表面應變計、埋入式應力計等前端感知設備；

2.網絡層

支持?jǐn)?shù)據通信，可上、下雙向通訊，支持無線蜂窩網絡、短信、北斗、PSTN、超短波等通信方式。感應設備M21F2可通過監測預警平臺的通訊方式，上行發送至監測控制中心平臺。

3.平臺層

整合各層設備和系統功能，通過信號的連接，下發平臺對前端感應器的命令，上傳監測數據的采集、處理、存儲和分析，實時聯動前端各大監控設備。

4.應用層

監測中心通過實時數據接收匯集管理及監測預警平臺可以實現各種監測數據的共享，對各種監測數據進行查詢、分析、預警和管理。開啟信息發布途徑，實時展示信息數據和預警信息。

【技術架構圖】

系統功能

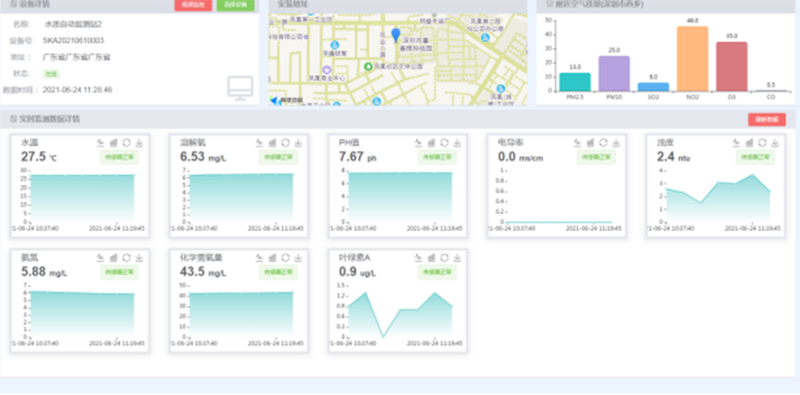

1.數據實時監測

實現在線監測的地圖顯示、查看，包括監測設備的快速查詢顯示、監測數據展示、報警情況顯示及監測數據曲線圖的實時展示，通過系統主界面的顯示功能，可以查看設備的位置、運行狀態，掌握其水庫庫壩體浸潤線及壩體內孔隙水壓力、庫內水位、水庫出入入流量、降雨量、壩體位移的實時監測。

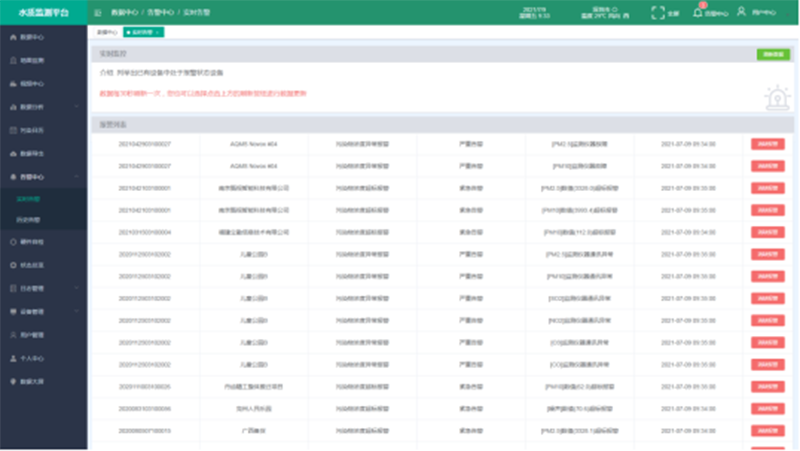

2.數據報警

通過布設在壩體內部和表面的各種類型的傳感器，獲取大壩變形、滲流、沉降、位移、水文、氣象等相關數據。傳輸?shù)较嚓P(guān)軟件系統，實現對整個壩體的全方位實時監測。等數據超過告警上限時系統自動根據該預警數據發布不同級別的報警信息?？稍O(shè)置多級報警，支持彈出軟件窗口報警、郵件報警、短信報警及聲光報警等功能多種方式傳達至相關領導和責任人。

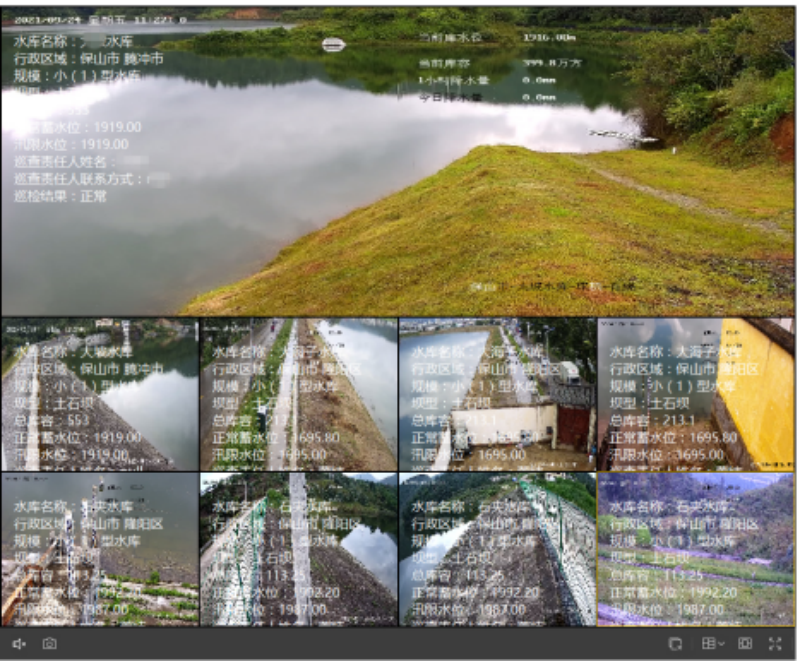

3.視頻遠程監控

包括對上下游水區、壩上、壩下和閘房?jī)?nèi)部的實時視頻監控，用戶可以從監控終端中實時的看到現場的視頻圖像，同時還可以通過軟件控制現場攝像機鏡頭以及云臺，根據需要調整光圈大小、焦距遠近、變倍高低以及視頻角度等，滿足用戶對現場多方位視頻圖像的監控需要，確保水庫大壩運行安全。

4.數據分析預判

對大壩浸潤線、庫水位、實時雨量、大壩滲流量及壩體位移歷史數據等相關數據進行綜合比較分析，推算出各類壩體運行數據的時間和空間的相關性，綜合判斷壩體健康狀況。

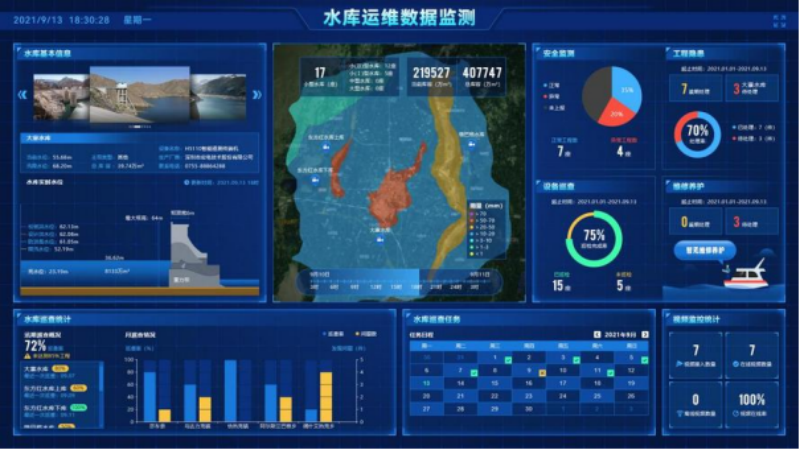

5.數據大屏

通過大屏電子地圖、視頻監控全覽系統內所有監測點的實時狀態、數據信息和現場實況，并配置相應的各類數據查閱功能，為對水質的污染排放實時監控、預警和協調調度提供有力的輔助手段。
