工作原理
機動車尾氣遙測設備是一種可以對車道上行駛車輛的排氣污染物進行實時遙感監測的系統,系統采用高清圖像識別技術進行單 /多車道車輛車牌識別,采用半導體激光吸收光譜技術,紫外養分光譜技術對尾氣中的CO. CO2、NO、HC等多種污染物進行自動監 測,利用綠激光透射原理檢測機動車不透光煙度值和光吸收系數,利用激光測速原理或窄波雷達監測車輛行駛參數(速度/加速度)。 TDLAS(Tunable Diode Laser Absorption Spectroscopy)全稱可調諧半導體激光吸收光譜技術,是利用激光波長的可調 諧性,使激光發射波長隨著工作溫度和電流的變化而改變。通過對電流的周期性調制,可以使激光波長在小范圍內周期性變化,在 每個周期內可以獲得被測氣體的"單線吸收譜線"數據。根據被測氣體的特定吸收譜線(無背景氣體),得到該氣體的二次諧波,通 過對二次諧波及該氣體展寬信息的處理分析,從而得到被測氣體的濃度。UV-DOAS全稱紫外差分光譜技術,是一種利用氣體分子的吸收光譜高精度計算氣體濃度的技術,基本原理是利用待測分子的 窄帶吸收特性來鑒別分子,并根據窄帶吸收強度反演出分子的濃度。在吸收光譜中剔除光強隨波長緩慢變化的部分,而只留下隨波 長快速變化的部分,然后用快速變化部分去反演氣體的濃度,從而可以避免因?yàn)楣庠礈仄蛩p、粉塵干擾、其他氣體干擾等因素 引起的測量值波動和漂移。
系統優勢
具有自主知識產權的抗環境干擾多組分監測技術,克服了戶外自然光、背景氣體干擾的問題。
高度集成的收發一體設計,現場安裝簡單易操作;縱向多點識別車輛位置,精確捕獲尾氣氣團監測。
測量響應時間短,可在0.5s內完成測量。
內置標定氣池,測量組份同時標定,支持自動標定和手動標定方式。
光源壽命長,可連續使用2年以上,克服現有設備頻繁更換光源的問題。
汽柴一體化設計,集成汽油車、柴油車和CNG燃料車的尾氣排放監測功能。
系統介紹
機動車尾氣遙測技術憑借其快速、靈便和監測面廣等優點越來越受到關注和信賴。系統可對道路行駛的汽、柴油車輛進行尾氣 監測,在不影響車輛正常行駛的條件下快速地識別行駛中的高排放車輛。通過現代通訊技術把監測數據與尾氣年檢數據有機連接起 來,實現對車輛排放數據的綜合管理。該體系的建立可以為機動車污染防治管理部門和機動車排放檢測機構提供的一整套對道路尾 氣污染狀況、超排車輛捕獲以及特定車輛排放檢測場檢測數據進行綜合管理提供系統支持。機動車尾氣遙測設備主要為固定式遙測系統。固定式遙測系統安裝在城市干路上,可對過往車輛進行不間斷測量。
產品特點

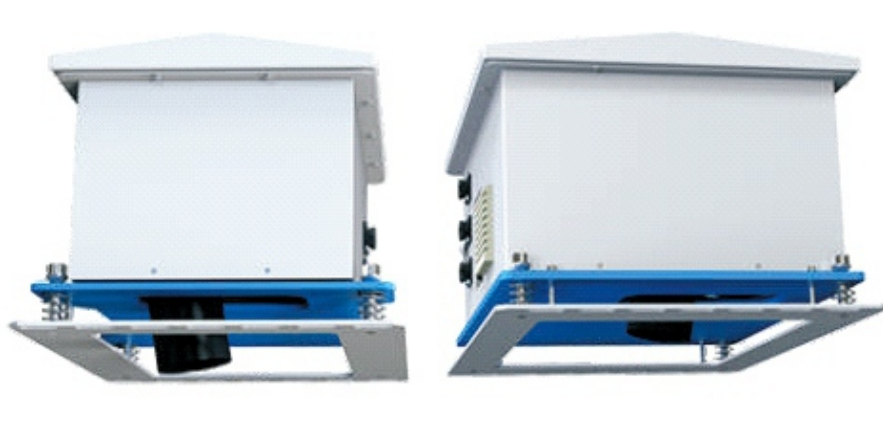

水平固定式
實時數據匹配,方便準確反射端采用無源設計,降低安裝難度,采用國外進口激光器,性能優異,可靠性高,縱 向多點檢測車輛位置,測量尾氣更加準確及時。
過程介紹
水平固定式機動車尾氣遙測系統
系統簡介
由本公司自主研發的水平固定式機動車尾氣遙測系統,適用于城市主道路、省道和國道固定監測。采用遙感監測方式監測汽柴 油車尾氣中的污染因子,不影響車輛正常行駛,避免采樣帶來的干擾和不確定性,監測結果客觀真實。配合空氣質量微型監測系統 ,黑煙車抓拍系統等設備,可更全面準確地收集尾氣排放信息。測量信號通過 WIFI傳輸,可外接LED顯示屏,實時顯示車輛的尾氣 排放信息。

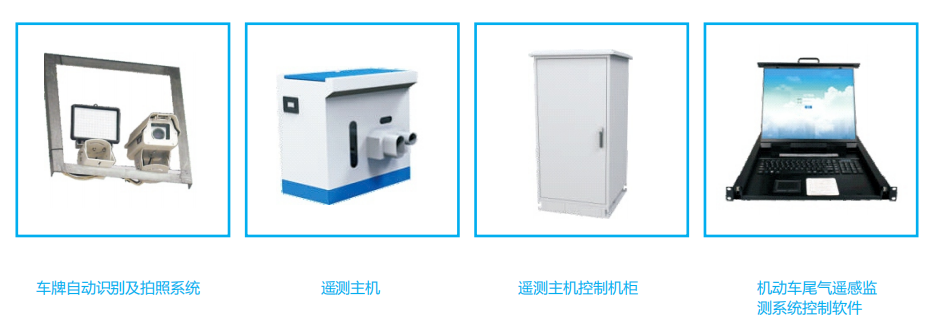

系統組成
系統特點
監測結果精確
縱向多點識別車輛位置,精確捕獲尾氣氣團監測。
監測效率高
遙測測量方式,不影響車輛行駛,響應快(小于0.5s)。
核心技術自主研發
采用自主產權研發的TDLAS和UV-DOAS監測技術。
戶外固定監測
獨有知識產權的光機設計,抗干擾能力強,適應戶外固定監測。
汽柴一體化監測
汽柴一體化設計,集成汽油車、柴油車和CNG燃料車的尾氣排放監測功能。
一體化標定系統
四個組分(CO,CO,HC,NO)可自動進行標定,操作簡潔方便,工作效率高實時數據匹配;實時輸出監測結果 ,無需后期處理,可直接對超標排放的車輛進行篩選。
自動記錄與儲存
運行狀態數據實時記錄,斷電不影響數據存儲。

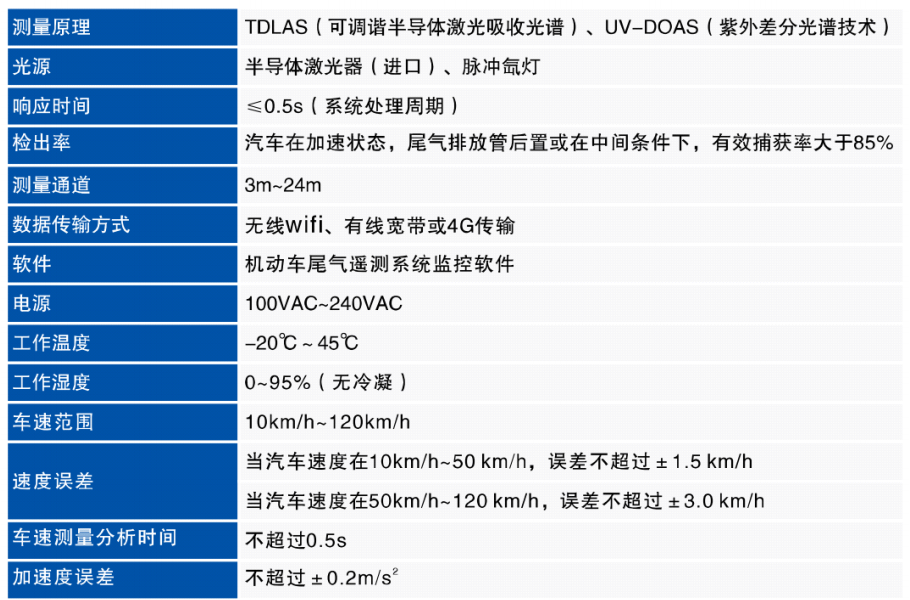

主要技術參數
軟件管理平臺
軟件介紹
為系統運行及優化而設計的機動車尾氣通感監測軟件系統集標定、測試、攝像、傳輸、處理,查詢等多功能于一身,功能強大、 操作靈活、可視性強、界面友好、安全系數高。通過一個軟件系統即可完成數據采集、數據傳輸、數據判定、數據存儲、遠程控制 等所有操作。
功能特點
1、完善的用戶管理∶針對不同的用戶采用分級權限,同時在監測中記錄操作信息,防止非法用戶使用和修改軟件參數。便捷的校準控制∶控制儀器在進行正常測量前的校準,存儲校準參數,使得監測結果更加可靠。同時支持手動和自 動校準,更加靈活方便。
2、靈活的參數設置∶通過參數設置,使儀器在不同的環境中,達到最佳的工作狀態。 高清抓拍識別∶機動車進入測量區域時,自動抓拍牌照號碼,同時將牌照?qǐng)D片以JPEG的格式存儲至數據庫。軟件支 持?jǐn)z像頭預覽及抓拍測試。
3、實時監控∶通過軟件實現對各子系統的控制及監視,發現問題自動報警。 數據處理∶軟件能夠自動分析光譜數據,并反演出車輛排出的各污染組分的濃度,同時可根據用戶設定的限制值進行 判別,篩選高排放車輛。
4、數據存儲與查詢分析∶實現數據的自動存儲,同時獲取遙感監測數據及車輛基本信息等。數據查詢包括以數據的時 間序列、監測點、污染物分組、超標信息等方式。

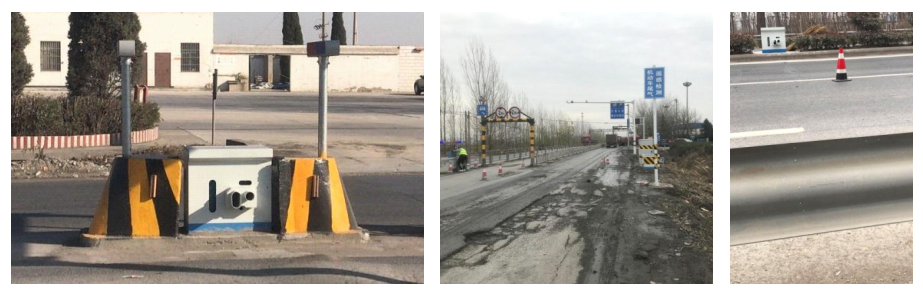

案例展示
