產品背景

為加強對工業企業生產經營和治污設施運行狀況進行實時監控,落實企業在污染防治方面的主體責任,提高環保執法工作精細化管 理,進一步改善我們的空氣質量和人居環境,不斷滿足人民群眾對良好生態環境的需要,《大氣污染防治法》、《水污染防治法》、《關 于全面加強生態環境保護堅決打好污染防治攻堅戰的意見》、《打贏藍天保衛戰三年行動計劃》等政策先后發布,為打好污染防治攻 堅戰提供了堅實的法律和政策保障。

行業現狀

針對污染源企業數量多、分布廣、環保設備受控率低以及監管執法人員少、執法成本高等問題，各省市結合重污染天氣應急方 案和錯峰生產需求實際情況也相繼頒布相關政策和措施,針對性地加強對區域污染源排污企業生產和治理設施的遠程監測，從根本上 破解治污設施工況監測難題。

產品目標

 實現對排污企業污染物排放由末端監控轉向全過程監控，準確反映生產企業生產設施與治理設施的運行情況，通過數據采集與 分析系統、預警系統、生產負荷分析系統等為污染減排提供強有力技術支撐，極大提升政府對重污染天氣應急方案的響應與執行力。

實現生產治污排污全過程監管，提升環境監管水平

通過對企業生產設施、治污設施的用電量數據、視頻數據等進行監控，建立企業生產、治理、排污全 過程可視化監控模式，加強環保部門對企業的遠程智能化監管，減少環保監察人員現場檢查的頻次， 提高工作效率，解決環保系統人手不足與監管企業數量多之間的矛盾。

加強對企業錯峰用電/停產限產期間的管理，破解治污設施工況監測難題

能有效判斷治污設施是否正常運行，錯峰用電、停產限產期間有無違規生產行為、有無偷排漏排等環 境違法行為，破解治污設施工況監測難題，實現低成本全過程監測，提高執法監管效能，為淘汰落后 產能、排放總量控制，優化資源配置、改善人居環境提供決策依據。

充實完善平臺軟硬件建設，拓寬各類監控?cái)?shù)據的應用效能

實現了工況監控?cái)?shù)據審核、治污設施運行管理、治污設施預警報警、企業公示等功能，完善平臺值守、 數據審核、決策調度、超標預警等功能，拓寬各類監控?cái)?shù)據的應用效能。

提升數據分析與邏輯印證功能，為環境管理、環保執法和環保服務提供技術支持

實現工況監控系統和環境自動監控系統無縫對接，工況監控?cái)?shù)據與末端污染物排放監控?cái)?shù)據動態關聯的 邏輯關系和一致性校驗分析，相互印證。實現對過程和結果數據的分析，進行準確的統計和挖掘，為環 境管理、環保執法和環保服務提供技術支持。

滿足目前和未來的數據擴充要求，節約建設成本

滿足目前監控工作的要求，滿足未來數據擴充的要求，充分利用現有資源，節約建設成本。

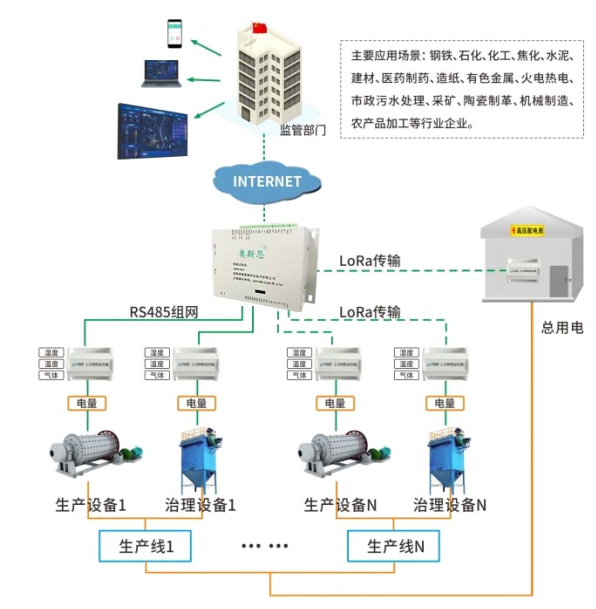

工況電力監測系統

依托電量監測技術物聯網技術、大數據分析技術，實現了對企業的生產設施/治理設施工況、工藝、用電量、視頻等排放全過程 的不間斷監測，通過數據采集與分析系統、預警系統、生產負荷分析系統，分析和預警各企業生產治污設備的實際運行情況與限產 減產執行情況，提升政府對重污染天氣應急方案和錯峰生產計劃的執行力。

產品介紹

系統按照國家標準規范和計量認證要求,根據相關工藝設計,對影響污染物排放的排污單位生產設施、污染物治理設施(以下簡稱 治理設施)運行的關鍵電氣參數(如:電流、電壓、功率、電量等)進行監測;結合排污單位生產工藝和末端監測數據,全面監控排污單位 的生產設施和治理設施的運行、污染物治理效果和污染排放情況,判定排污單位停限產狀態、污染治理設施運行狀態以及污染物排 放監測數據的合理性、真實性。

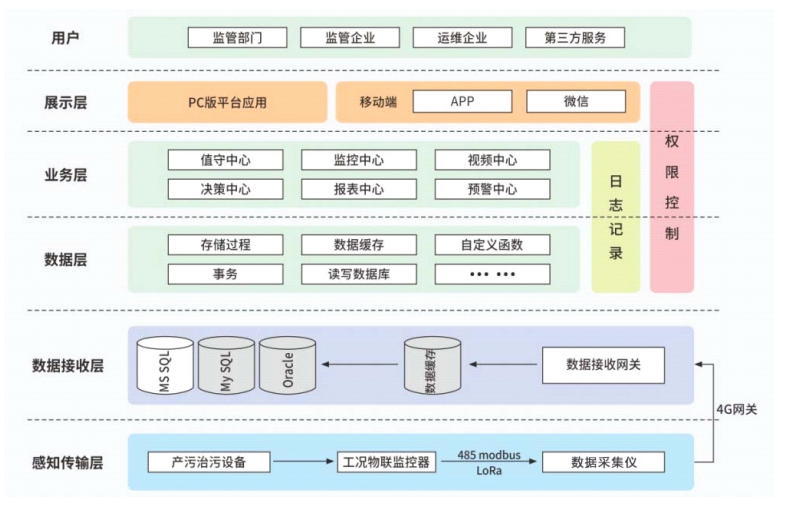

系統框架

數據采集儀

數據采集儀，符合污染源在線自動監控（監測）數據采集傳輸儀技術要求，通過數字通道、模擬通道、開關量通道采集監測儀 表的監測數據、狀態等信息，然后通過傳輸網絡將數據、狀態傳輸至上位機；上位機通過傳輸網絡發送控制命令，數據采集傳輸儀 根據命令控制監測儀表工作。

集成有5個RS 232(或RS 485)數字輸入通道，用于連接監測儀表，實現數據、命令雙向傳輸；具備8個模擬量輸入通道，支持 4 ～20 mA 電流輸入或 1～5 V 電壓輸入，達到至少12位分辨率；具備4個開關量輸入通道，用于接入污染治理設施工作狀態，開關 量電壓輸入范圍為0～5 V。采集儀具有數據導出功能，可通過磁盤、U 盤、存儲卡或?qū)Ｓ密浖?dǎo)出數據；具有看門狗復位功能，防 止系統死機；具備保密功能，能設置密碼，通過密碼才能調取相關的數據資料。

配套L oRa模塊,滿足現場分布式監控應用

符合(HJ477 - 2009 污染源在線自動監控(監測)數據采集傳輸儀技術要求》

符合(HJ/T212 - 2005污染源在線自動監控(監測)系統數據傳輸標準》

符合(HJ212- 2017污染物在線監控(監測)系統數據傳輸標準》

數據采集儀

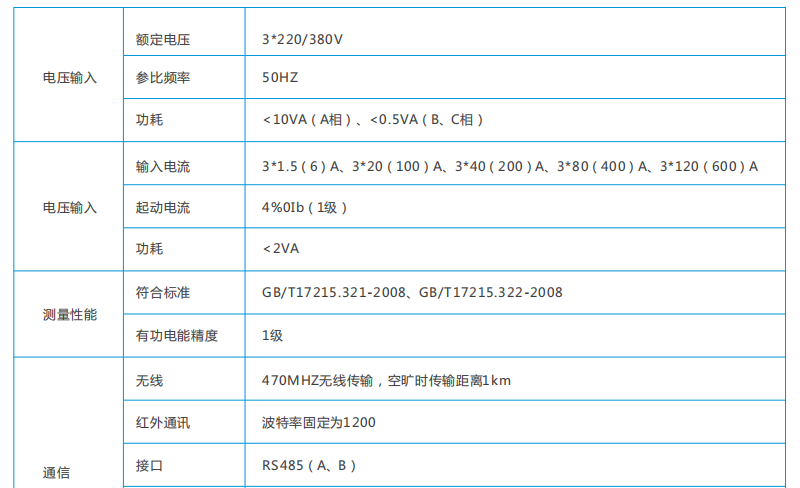

可以采集統計生產設備/治污設備的三相電流、三相電壓、有功功率和總有功電能。

可以選擇3G、4G、NB JOT或者LORA等組網方式與平臺或者設備終端通信。

具有實時數據、分鐘數據、小時數據、日數據和月數據等數據儲存和導出功能?？梢赃x擇TCP、MQTT或者modbus rtu 等協議與平臺或者設備終端通信。

可以通過APP與設備進行交互通信，配置系統參數和查看數據。

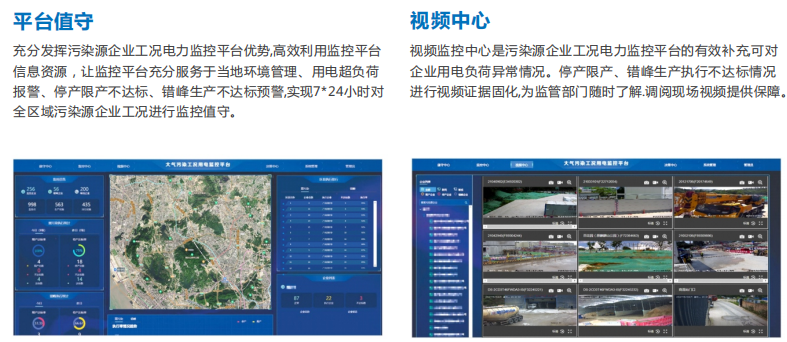

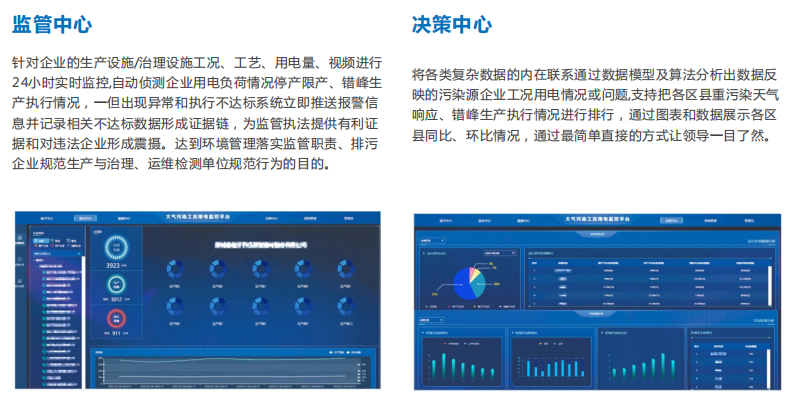

電力監控中心
