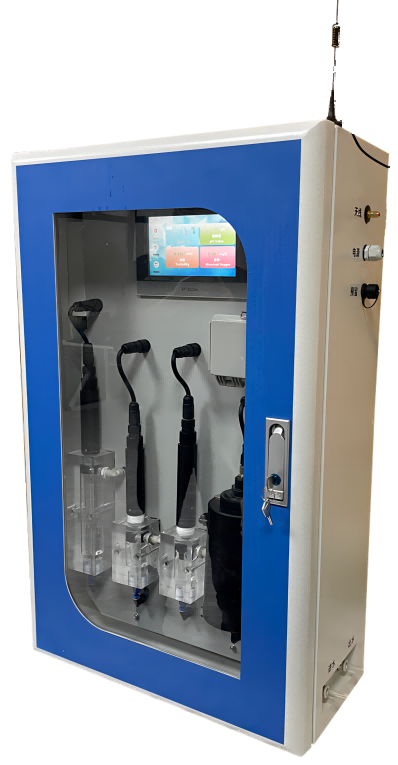

產品介紹

地下水監測系統是一套應用于全國范圍內地下水監測領域的信息化監測系統。系統通過監測子站實時采集地下水的水位和水溫?cái)?shù)據，利用專用GPRS數據傳輸網絡將監測數據無線傳送至監控中心，監控中心通過對數據的匯集、加工和整理生成各種監測數據列表、報表和曲線圖。工作人員可通過客戶端、瀏覽器或手機，方便、及時、準確和全面地掌握地下水的水位和水溫的變化。迅速發現異常，及時采取相應措施避免或降低損失。系統具有穩定性好、精度高、功耗低、體積小、存儲容量大、安裝維護方便等特點;—體化遙測水位計通過水利部組織開展的地下水監測儀器實驗室檢測及模擬里野外比測試驗，入圍水利部地下水監測產品推廣目錄;軟件符合最新地下水監測規范及監測數據通信報文規定。

為了進一步遏制水資源浪費，合理有序、規范的開發利用地下水資源，奧斯恩研發了地下水位、水質、取水計量監測系統。本系統采用奧斯恩鋰電池供電行遙測終端機對當?shù)刂饕∷畱舻牡叵滤弧⑺疁?、水質和取水量進行遠程、自動監測，為國家最嚴格的水資源管理提供了準確無誤的數據，對地下水保護發揮了重要作用。

產品特點

（1）對于給定的斷面,建立三維模型,根據測量到的表面流速勾畫出管網內流體的等速線

（2）通過網格化計算,得到斷面平均流速與表面流速的關系,進而計算流量

（3）IP68高標準防護,5米水深可保持48小時

（4）符合行業要求∶系統產品通過《水文監測數據通信規約》（SL651-2014）ASCII碼、HEX全部檢測認證，符合《水文自動測報系統設備遙測終端機》（SLT180-1996）標準要求;

（5）設備自主研發、質量可靠，通測終端機和傳感器均擁有自主知識產權和"全國工業產品生產許可證";

（6）軟件性能可靠∶配套軟件獲得國家授權的軟件著作權證書;

（7）后處理功能強大;系統具備地圖顯示、360度站點場景漫游、等深線、分析報表等多種后處理功能。

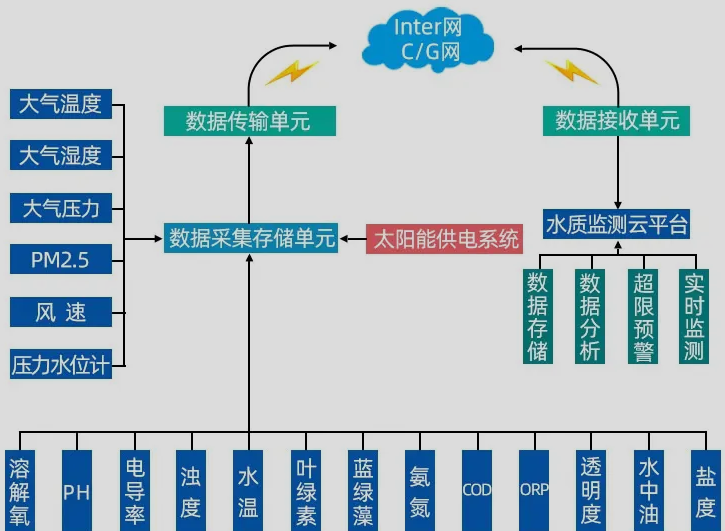

系統結構

設備布點

1.1. 布點原則

1、監測點總體上能反映監測區域內的地下水環境質量狀況。

2、監測點不宜變動，盡可能保持地下水監測數據的連續性。

3、綜合考慮監測井成井方法、當前科技發展和監測技術水平等因素，考慮實際采樣的可行性，使地下水監測點布設切實可行。

4、定期（如每5年）對地下水質監測網的運行狀況進行一次調查評價，根據最新情況對地下水質監測網進行優化調整。

1.2. 布點要求

1、對于面積較大的監測區域，沿地下水流向?yàn)橹髋c垂直地下水流向?yàn)檩o相結合布設監測點；對同一個水文地質單元，可根據地下水的補給、徑流、排泄條件布設控制性監測點。地下水存在多個含水層時，監測井應為層位明確的分層監測井。

2、地下水飲用水源地的監測點布設，以開采層為監測重點；存在多個含水層時，應在與目標含水層存在水力聯系的含水層中布設監測點，并將與地下水存在水力聯系的地表水納入監測。

3、對地下水構成影響較大的區域，如化學品生產企業以及工業集聚區在地下水污染源的上游、中心、兩側及下游區分別布設監測點；尾礦庫、危險廢物處置場和垃圾填埋場等區域在地下水污染源的上游、兩側及下游分別布設監測點，以評估地下水的污染狀況。污染源位于地下水水源補給區時，可根據實際情況加密地下水監測點。

4、污染源周邊地下水監測以淺層地下水為主，如淺層地下水已被污染且下游存在地下水飲用水源地，需增加主開采層地下水的監測點。

5、巖溶區監測點的布設重點在于追蹤地下暗河出入口和主要含水層，按地下河系統徑流網形狀和規模布設監測點，在主管道與支管道間的補給、徑流區適當布設監測點，在重大或潛在的污染源分布區適當加密地下水監測點。

6、裂隙發育區的監測點盡量布設在相互連通的裂隙網絡上。

可以選用已有的民井和生產井或泉點作為地下水監測點，但須滿足地下水監測設計的要求。
