系統概述
汛期來臨時,及時獲得河道水庫的水位漲幅數據對開展防汛抗洪工作至關重要,大量河道水庫分布在遠離城市的區域,而且分散,尤其是在緊急防汛階段,如果只依靠傳統人力巡查獲得河道水位數據必將耗費大量人力物力。

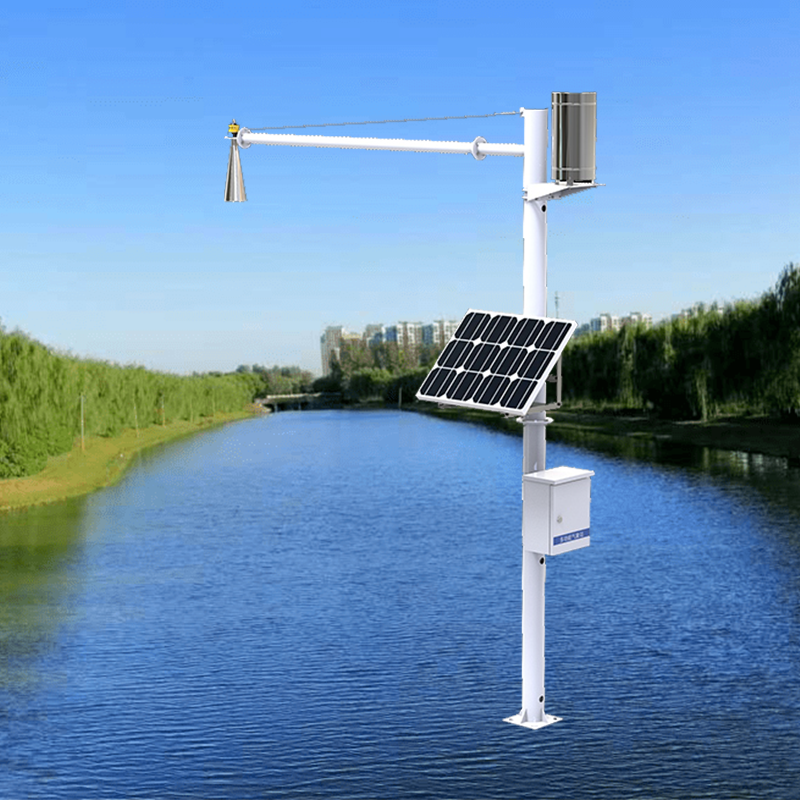

奧斯恩水雨情在線監測預警系統,以實現水庫(河道)水雨情信息“全要素、全量程、全覆蓋”自動測報為目標,具備水庫水位、雨量、現場圖像、視頻等水文信息采集、傳輸、處理及預警等功能,有效提升了雨水情信息的時效性和準確度,為保障水庫安全運行及輔助流域防洪聯合調度決策提供數據保障,從而使可能受災區域能夠及時采取措施,最大限度地減少人員和財產損失。
水雨情在線監測預警系統主要由雨情遙測站、水位監測站、自動流量站及視頻和圖像監測站等站點組成,同時建立規范、統一的監測平臺,集信息采集、傳輸、分析和預警等多功能于一體,實現了預警信息及時、準確地上傳下達,規范項目管理,消除安全隱患,提升信息化水平,保障水庫(河道)安全運行。
系統建設目標
1.實現對雨水情信息進行實時性采集,以及水位和雨量報警通知,保障系統信息的高效性、及時性、準確性、充分性。
2.所有觀測點數據通過無線網絡直接傳輸至監控中心“雨水情自動監測系統”,在電子地圖可視化界面中直觀顯示各測點雨水情信息、水位情況及警戒狀態;在發生報警時,系統可自動發出報警信號,如:系統彈出信息、發出聲音提示,向相關部門指定人員發出報警短息通知。
3.系統開發要堅持先進實用、穩定可靠的原則,并具備良好擴展性、兼容性和開放性,為系統后期擴展升級、向其他相關平臺系統提供數據共享服務提供規范性接口。
4.系統可以接入視頻攝像頭,可實時監測現場視頻畫面。(可選)
系統組成
水雨情在線監測預警系統的建設,包括現場水位、流量、雨量信息采集設備以及監控中心信息接收及顯示、應用系統的建設?,F(xiàn)場測點信息采集與傳輸設備完成水位、雨量信息的實時采集、基本分析處理(如警戒狀態)與顯示,并負責將數據以無線方式傳輸?shù)奖O(jiān)控中心,通過軟件進行接收、顯示以及數據的存儲、分析、處理與預警。

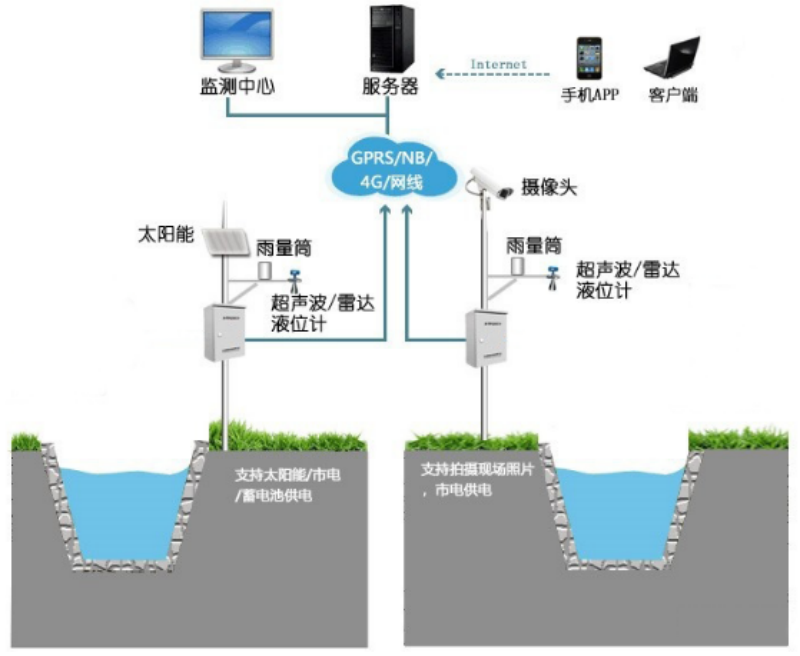

系統拓?fù)鋱D
應用領域
1.江河、湖泊、水庫、地下水管網、灌渠灌道等水位和雨量測量;
2.輔助水處理作業,如城市供水、排污監測等;
3.流量計算、入水排水流量監測等。

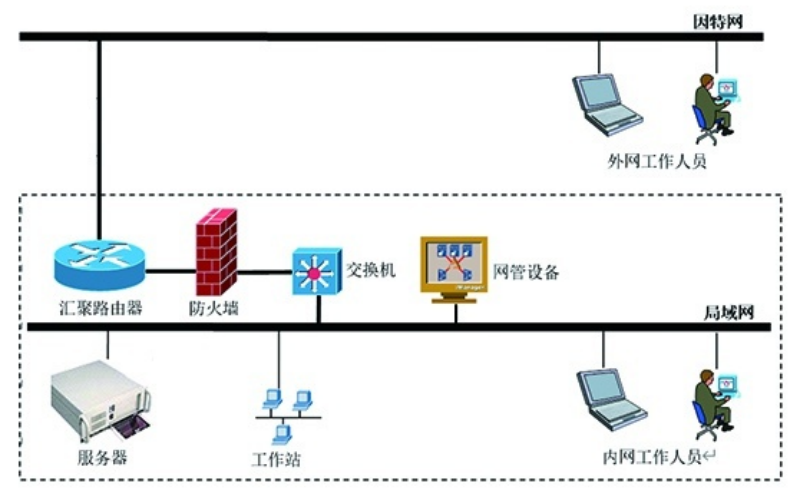

通信網絡
系統參數
水雨情在線監測系統 | ||
總 體 性 能 | 總體性能 | 嵌入式、模塊化結構設計,體積小,性能可靠 |
實時數據 | 實時顯示監測數值 | |
信號輸出 | 4G全網通、RS485 | |
遠程訪問 | 支持遠程訪問模式 | |
供電方式 | 市電AC220V、太陽能供電系統 | |
本地儲存 | 支持本地SD卡存儲 | |
顯示方式 | 7寸觸摸高清顯示屏,個性化定制LED屏 PC端平臺、手機端APP/公眾號 | |
數據傳輸 | 數據傳輸符合國家環??偩诸C發的對外通信標準,212協議 | |
工作環境 | -20℃~70℃,0~95%RH(非凝結) | |
遠程監控 | 可選配球機攝像頭,支持云臺控制,實時畫面觀看 | |
安裝方式 | 立桿式 | |
上傳頻率 | 1min | |
雨量傳感器 | 測量范圍 | 0-4mm/min(降雨強度) |
準確度 | ±4%(室內靜態測試,雨強度為2mm/min) | |
分辨率 | 0.2mm(6.28 ml ) | |
承水口徑 | φ114 mm | |
供電方式 | DC5V/DC12V/DC24V | |
輸出信號 | 脈沖(脈沖信號) | |
線 長 | 標配5m(可根據客戶實際要求來定制線長) | |
工作環境 | 溫度:0-60℃ 濕度:0-100%RH | |
防護等級 | IP65 | |
產品重量 | 450g | |
雷達液位計 | 測量范圍 | 30m |
精度 | ±5mm | |
分 辨 率 | 1mm | |
供電方式 | 四線制DC 6-28V ,推薦12V DC | |
輸出方式 | RS485 | |
功耗 | 最大功耗0.6W | |
外殼 | 鑄鋁,IP67 | |
喇叭天線 | 不銹鋼304,口徑76-120MM | |
工作溫度 | -40℃~80℃ | |
相對濕度 | 0~100% | |
太陽能控制系統 | 蓄電池 | 402.5AH |
太陽能板 | 800W | |
部件 | 含蓄電池地埋箱、太陽能板安裝桿、支架 | |
功能 | 支持環境監測設備和客戶外加槍機、球機供電,陰雨天續航時間5天; |
系統特點
1、水位、雨量等數據遠程監測,及時報送汛情信息
①遠程采集水位計、雨量筒等數據;
②按標準水文/水資源規約,通過4G/5G自動上報至省、市、縣水利平臺;
③可擴展水質監測等。
2、圖像/視頻監控,可疊加測點數據
①對水庫關鍵位置進行可視化管理,方便汛期或險情發生時遠程巡檢;
②視頻監控按需配置,滿足現場視頻實時查看需求;
③圖像/視頻可疊加測點位置、庫水位、降水量等數據,實現可視化遠程監測。
3、越限自動報警,及時預警汛情
①庫水位/降雨量超限時,系統自動報警,及時報送汛情信息;
②自動向責任人手機推送報警信息。
系統優勢
1.采用無線傳輸方式,通信距離近,傳輸效率高,且不受環境條件限制,能夠滿足各種復雜應用需求;
2.設備簡單,安裝方便,維護成本低;
3.抗干擾能力強,抗強風能力較強;
4.易于部署,價格適中,自動化操作,不需要人工值守;
5.便于遠程監控。
一站式交付
1.方案設計:為業主與合作伙伴提供創新的系統方案,聯合行業資質單位提供技術支持。
2.現場交付:專業化項目管理團隊和施工交付隊伍,提供現場基建和安裝服務。
3.系統集成:提供軟硬件一體化系統集成服務,根據客戶需求,支持定制開發。
4.數據管理:全天候自動化數據采集,數據管理專家,安全、穩定、可靠。
5.分析預警:基于監測數據進行運算處理,自動、人工等多種途徑發布預警。
6.運行維護:7x24小時監控中心,專屬客服。
源于國內重點院校,與多家高校長期開展研發合作,整體具備極強的產品設計研發能力
在新疆、佛山、深圳建立三個自主的智能制造基地,全面執行科學嚴苛的品質管理標準
三大生產基地一線生產技術工作150+,全年Z低產能在10萬套以上,有效保障供貨周期
奧斯恩通過CPA、CCEP、防爆認證、CNAS檢測認證等近百項行業資質認證
