產品介紹

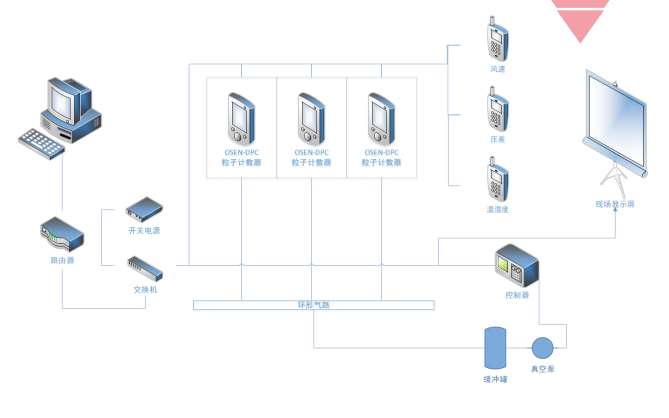

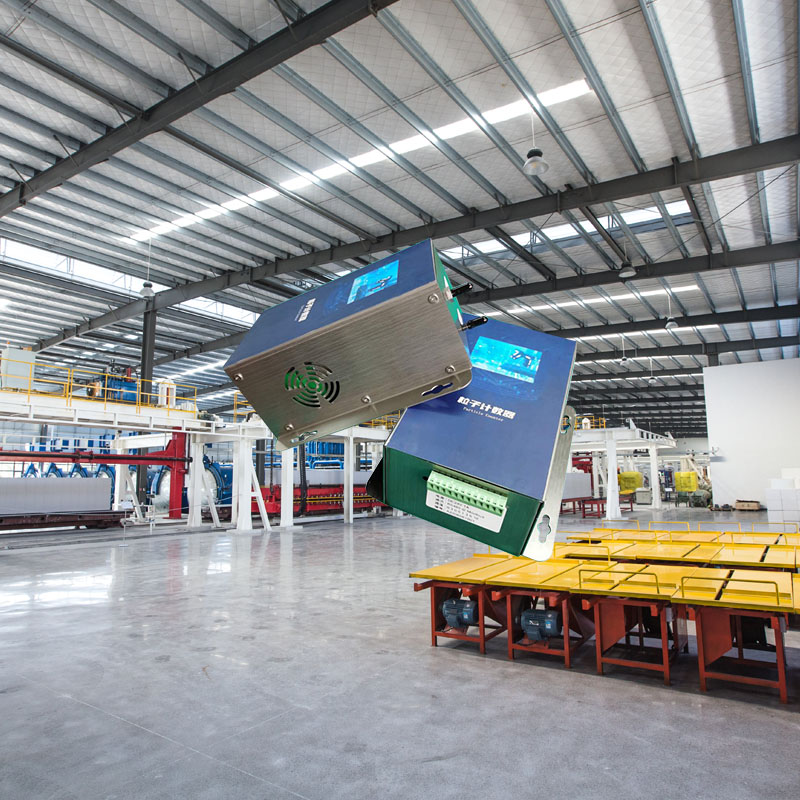

潔凈室塵埃粒子在線監測系統OSEN- DPC，是針對無塵室的潔凈區的懸浮粒子、 溫濕度、壓差、風速進行實時監測所制定。 系統主要由五大部分組成：測量傳感器、真 空泵控制系統、網絡機柜，報警系統和上位 機監控軟件；測量傳感器包括塵埃粒子計數 器、壓差、溫濕度、風速傳感器等。粒子傳感器由外接真空系統提供采樣動力。監控室 人員可通過上位機軟件對所監測的數據進行 查看、分析，上位機可設定的報警值已激發 現場報警或短信報警。同時，若廠區局域網 可支持外網訪問，則可通過手機端程序，查 看現場的設備相關數據并加以控制。

產品亮點

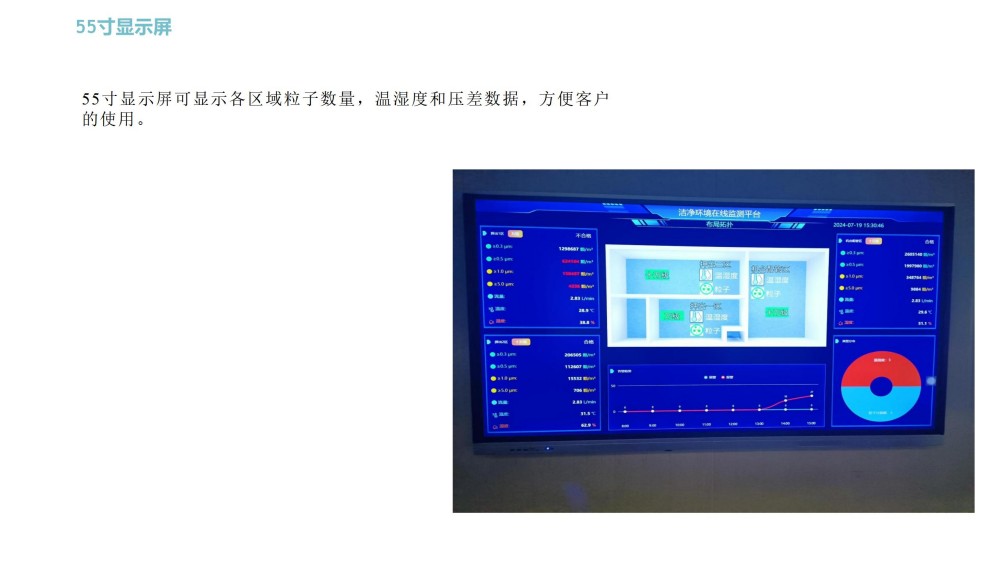

1、設備自帶觸摸顯示屏，在現場 也可直接查看數據。 系統采用以太網通訊方式，并 支持4G信號傳輸，通訊可靠， 響應快。 軟件具有自動定期備份和手動 備份數據功能。

2、氣體采樣方式可采用集中采樣與分 散采樣組合應用，便于控制成本和 系統擴展；維護、保養便捷。 每個傳感器采樣流量自動控制，采樣流量發生變化時能確保流量。 軟件自主研發，根據客戶點位數量 訂制顯示界面，和增加特殊功能。

3、軟件可查詢各傳感器任意時間段的 歷史數據，可導出曲線圖、數據表。 軟件有完整的事件記錄，包括傳感 器的工作狀態、登錄用戶的所有操 作和報警事件等。

4、系統設有現場聲光報警（具有現 場消音功能），可支持短信報警 功能，用戶可任意設定超限報警 級別、預報警級別。 配置多色報警器，可在生產現場 提供聲音或可視的報警信號，因 此，報警燈應放置在顯眼的位置， 并可將警報可以轉換成多色信號 燈顯示，還可以選配短信報警器。

模塊組成

主機采集系統

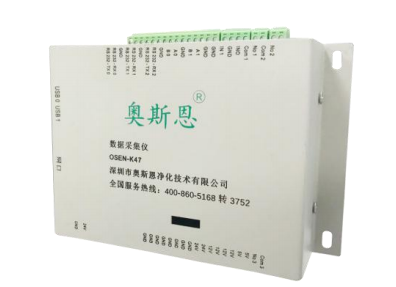

OSEN-K47主機采集系統，通過數字通道、模擬通道、開關量通道采集 監測儀表的監測數據、狀態等信息，然后通過傳輸網絡將數據、狀態傳輸至 上位機；上位機通過傳輸網絡發送控制命令，數據采集傳輸儀根據命令控制 監測儀表工作。 OSEN-K47集成有5個RS 232(或RS 485)數字輸入通道，用于連接監測 儀表，實現數據、命令雙向傳輸；具備8個模擬量輸入通道，支持 4～20 mA 電流輸入或 1～5 V 電壓輸入，達到至少12位分辨率；具備4個開關量 輸入通道，用于接入污染治理設施工作狀態，開關量電壓輸入范圍為0～5 V。 采集儀具有數據導出功能，可通過存儲卡或?qū)Ｓ密浖?dǎo)出數據；具有看門狗 復位功能，防止系統死機。

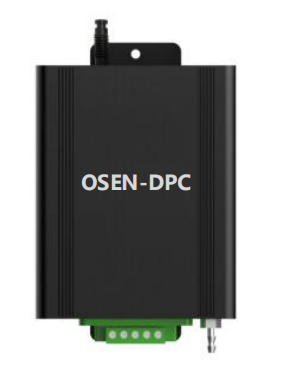

多通道粒子計數器

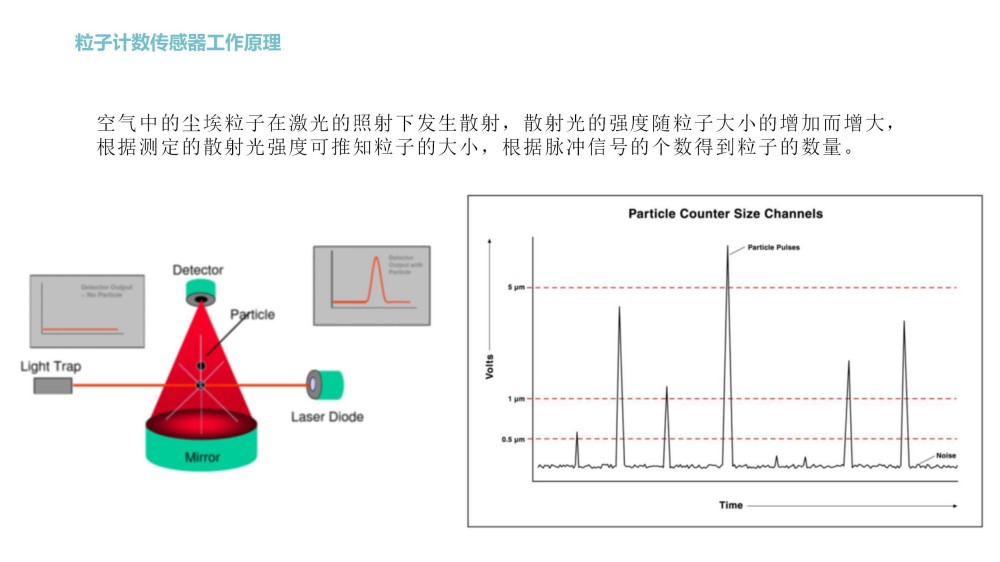

基于 MIE 散射原理進行粒子的數濃度檢測。當外界空氣均勻通過光采 集室時，采樣氣體中的粒子通過光束發生散射現象，光電采集單元將散射光 信號轉換成電壓脈沖信號，經前置放大，AD 轉換后變成數字信號。測量的 電壓脈沖個數即為粒子個數,電壓脈沖的幅值反映粒子光學等效粒徑的大小。 從而確定測試環境中不同粒徑的顆粒物個數。

輸出通道個數：0.3μm、0.5μm、0.7μm、1.0μm、2.5μm、5.0μm

量程 ：105,900 P/L

重復性：相對標準偏差≤±30％

光源：激光二極管

使用環境 5~45℃,<90%RH

存儲環境 -10~50℃,<90%RH

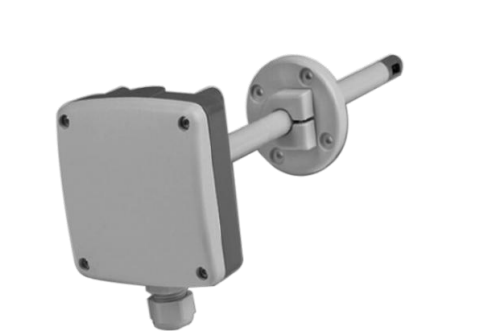

風速傳感器

測量范圍：0-1m/s 1-20 m/s

測量精度：±0.1 m/s

響應時間：＜3秒

通信方式：標準Modbus-TCP、Modbus-RTU協議

供電電壓：DC 9-24V

工作范圍：溫度：0-50℃，濕度：＜85%RH

重量：0.23Kg

外形尺寸(W×L×H)：135×37×91（mm），探桿為PVC塑料

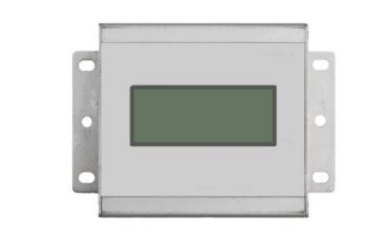

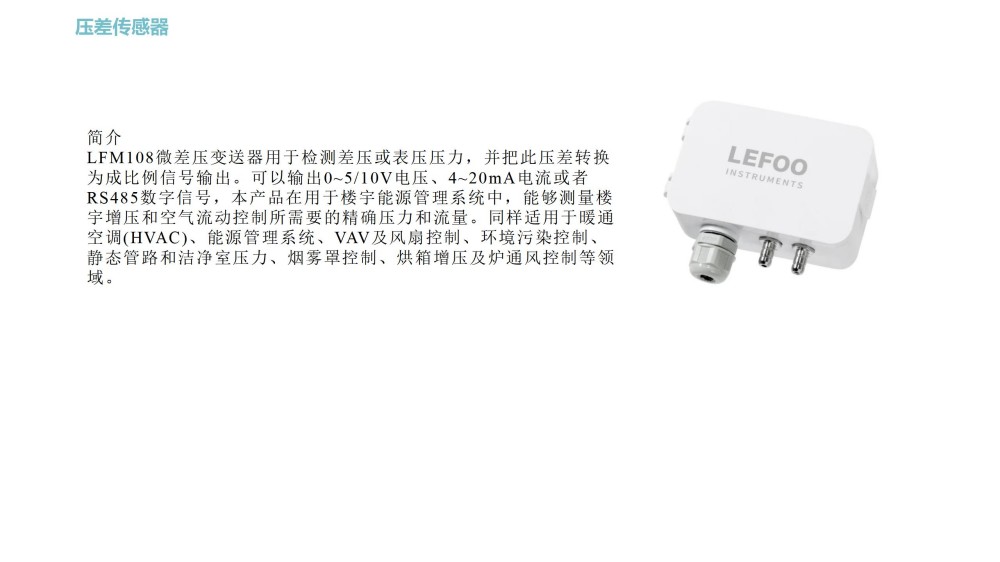

壓差傳感器

測量范圍：-5-125Pa

外形尺寸(W×L×H)：135×37×91（mm）

重量：0.23Kg

測量精度：壓差：±0.2 Pa（線性誤差）

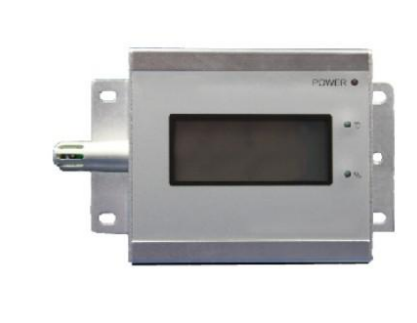

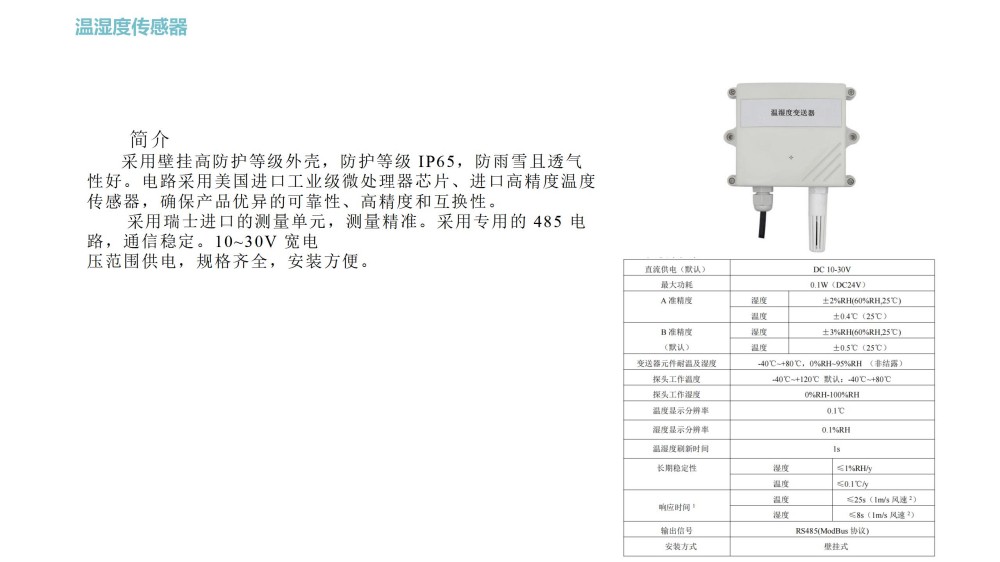

溫濕度傳感器

測量范圍：溫度：-40~123℃ 濕度：0~100%RH

測量精度：溫度：0.3℃ 濕度：3%RH

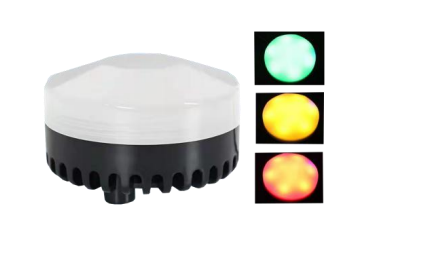

報警系統

功能 ： 數值超標報警

指示燈 ：綠色、黃色、紅色三色 LED

信號輸入 ：開關信號

電源 ：24 VDC，24伏直流電

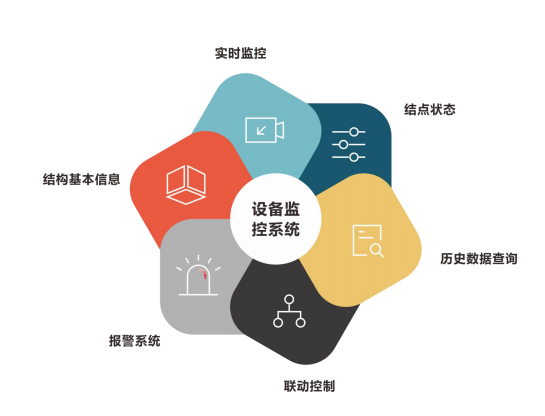

客戶端軟件

奧斯恩是根據客戶需求自行研發的一款 物聯網監測系統，可支持局域網或公網傳輸 方式，將客戶端安裝在本地電腦上，前端監 測設備數據上傳至客戶服務器，通過賬戶、 密碼登陸系統進行實時數據監測、歷史數據 分析、設備參數設置等功能，搭配現有的前 端監測設備，提高人機交互、數據可視化展 示等多方面的功能。

功能簡介

1、實時監測塵埃粒子濃度、風速、壓差、溫濕度。

2、在線控制浮游菌采樣，并記錄采樣位置、時間、 采樣量 。

3、數據管理包括數據庫加密、數據庫備份、數據 庫查詢等。

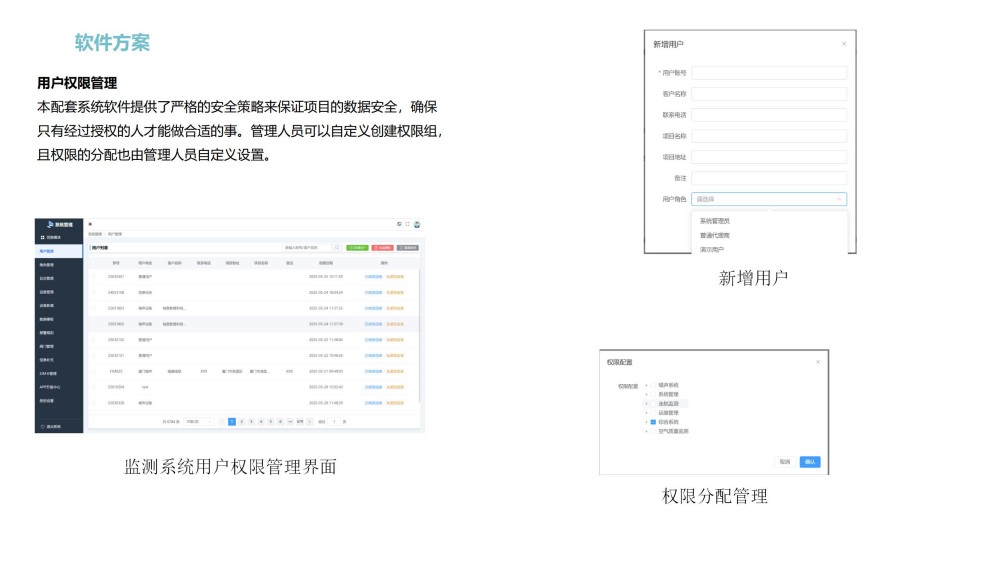

4、可按不同種類、不同區域?qū)鞲衅鬟M(jìn)行配置和管理。

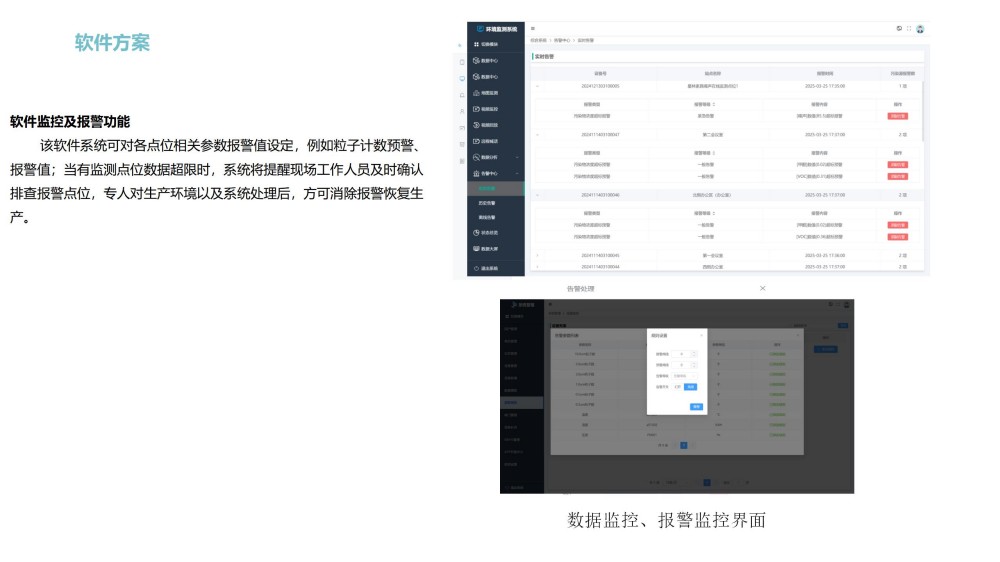

5、詳細的事件記錄，包括傳感器的運行狀況、報警以及所 有用戶的操作記錄。現場或短信報警，用戶自定義預報 警及超限報警值。

6、通過局域網或以太網遠程實時訪問數據庫。

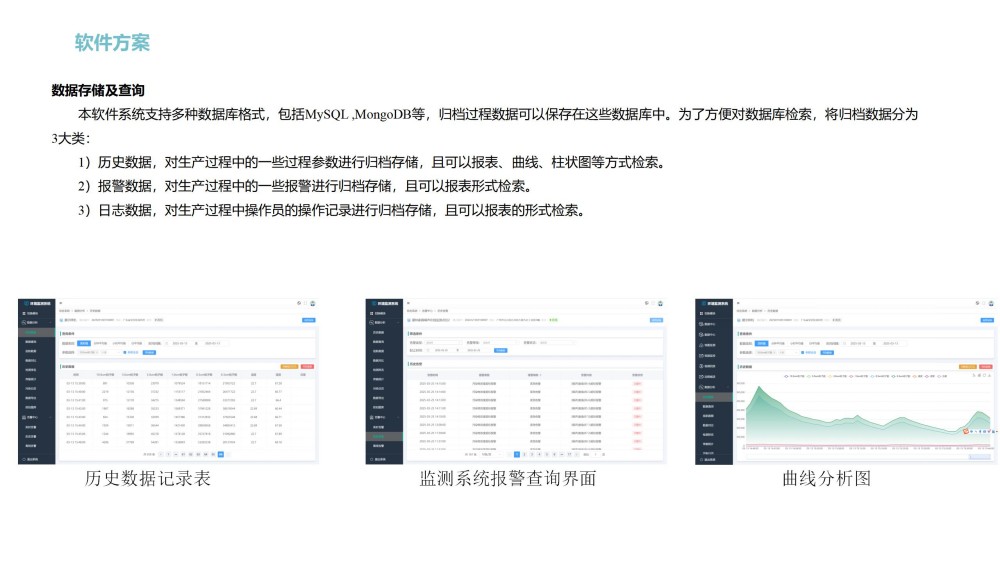

7、可查詢?nèi)我鈧鞲衅鳌⑷我鈺r(shí)間段的歷史數 據，可直接打印，并可導出excel文件。

8、繪制歷史數據曲線。

9、傳感器定時啟動、停止 。
