系統概要

本系統可實現對各種類型污染源監測點的監測數據進行收集、匯總、統計、分析，通過電腦端、手機終端等方式對污染排放狀況進行實時跟蹤、視頻監控、超標報警、歷史查詢、設備聯動等功能，具有現場報警、報警推送等多種報警通知。

系統可分系統管理員、普通代理商、普通用戶三個權限級別，各級別具有對自己管轄范圍內設備進行數據查看、系統管理、參數修改等操作權限，無法對自己權限外的設備進行查看和操作。

平臺數據大屏，顯示所有前端設備的實時狀態和監測數據，便于管理部門更好地實施污染排放情況的全局監控、預警和協調調度，及時控制超標排放，避免環境污染擴大。

系統拓?fù)鋱D

系統架構圖

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，采集端并非屬于本系統的一部分，圖中給出只是為了方便描述。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 外部接口：提供本系統與外界的交互訪問，按照業務需求，目前此接口需要提供遠程設備控制功能

06 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

07系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。

08 運行監控系統：俗稱電子狗程序，負責監視所有業務子系統的運行。

數據采集

OSEN-K47數據采集儀是我司自主研發，集信息采集、模擬、GPRS數據傳輸、多種報警方式于一體的新一代綜合性數據采集 處理模塊，具有高性能、低功耗、低成本等特點。采用ARM9高性能處理器，處理速度快，并且處理能力強，可同時高效運算多種 復雜數據計算。

(1) 內置TCP/IP協議，可實現數據采集器與遠程主機之間的有 線通信，支持（HJ_T+212-2017）污染物在線監控（監測） 系統數據傳輸標準，并且具備多個上傳中心處理能力。

(2) 具有128M大內存，輕松帶動各個數據處理模塊程序的運 行，各類串口有序分布，可用于接收并處理多種傳感器檢測 數據。

(3)內置GPRS模塊，利用INTERNET無線接入功能，將采集的 數據經處理器進行處理后，通過GSM網絡發送到數據處理中心， 同時數據處理中心可在遠程對本數據采集器發送指令，進行參 數設置或提取監測數據，從而實現遠程控制和監測功能。

(4) 具備心跳機制和連接異常檢測機制，當前端設備掉線或連接 異常時，能及時檢測得到并可接受設備重連并保存數據不亂。

(5) 具備斷網續傳功能，在設備離線的情況下，正常監測數據， 設備恢復網絡后遠程補傳。

(6)具備數據庫掉線自動檢測和重連機制，保障數據庫連接出現 異常 時能夠自動恢復。

系統功能

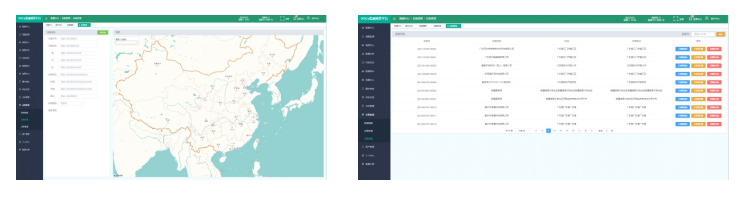

主界面

顯示VOCs設備的詳細實時數據信息，名稱、安裝地址、在線狀態、數據更新時間等信息，并顯示各個傳感器實時數值、最近 一小時濃度變化曲線圖。

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供 精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知歷史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。

數據大屏（可定制）

可定制數據大屏，通過大屏電子地圖、視頻監控全覽系統內所有監測點的實時狀態、數據信息和現場實況，并配置相應的各類 數據查閱功能，為對VOCs的污染排放實時監控、預警和協調調度提供有力的輔助手段。
