一、背景

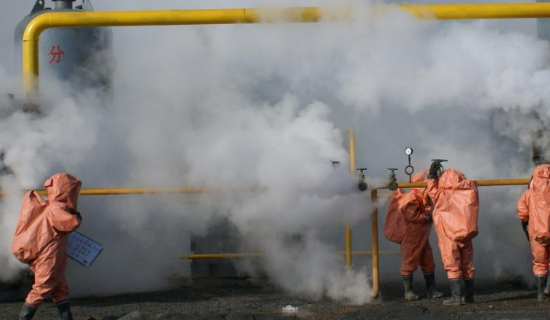

  化工企業泄漏的表現形式?；どa(chǎn)過程中的泄漏主要包括易揮發物料的逸散性泄漏和各種物料的源設備泄漏兩種形式。逸散性泄漏主要是易揮發物料從裝置的閥門、法蘭、機泵、人孔、壓力管道焊接處等密閉系統密封處發生非預期或隱蔽泄漏；源設備泄漏主要是物料非計劃、不受控制地以潑濺、滲漏、溢出等形式從儲罐、管道、容器、槽車及其他用于轉移物料的設備進入周?chē)臻g，產生無組織形式排放（設備失效泄漏是源設備泄漏的主要表現形式）。

  化工泄漏管理主要包括泄漏檢測與維修和源設備泄漏管理兩個方面。要通過預防性、周期性的泄漏檢測發現早期泄漏并及時處理，避免泄漏發展為事故。

二、產品介紹

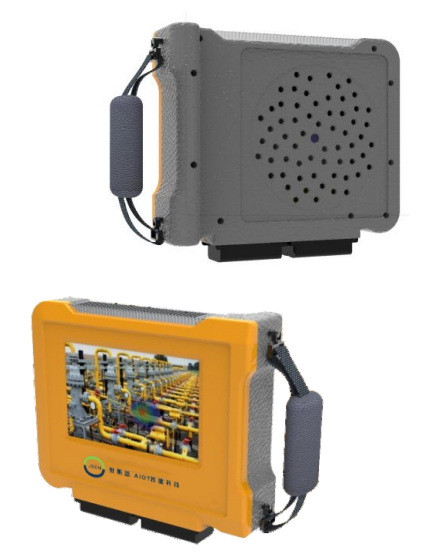

  奧斯恩OSEN-ZCXY型手持式工業聲學成像儀是一 款通過聲學可視化成像原理而設計研發的解決遠距離氣體泄漏定源檢測的智能檢測設備。該設備基于傳聲器陣列測量技術，通過測量一定空間內 的聲波到達各傳聲器的信號相位差異，依據相控 陣原理確定聲源的位置，測量聲源的幅值，并以圖像的方式顯示聲源在空間的分布，即取得空間 聲場分布云圖－聲像圖，并以圖像的顏色和亮度代表泄漏的強弱。

  該泄漏聲學成像儀能夠排除現場嘈雜的工業環境干擾，迅速的定位到氣體的泄漏和負壓真空泄漏， 閥門內漏、冷凝器泄漏等；同時也適用于工業現場的壓力容器的氣密性和密封性檢測。另外在電氣設備的局部放電、開關柜局部放電和電暈產生的高電壓絕緣子缺陷造成的局放的檢測具有非常好的效果。

三、產品特點

  工業聲學成像是通過多傳感技術融合，并且通過先進的聲場分布算法和三維麥克風布陣計 算方法，將看不見、摸不著的泄漏產生的聲音進行可視化的先進手段，實現泄漏的定源檢 測。該產品具有以下特點：

1.聲源指向性高，在3kHz到100kHz，指向性提高3度-20度；

2.頻率帶寬廣，可實現2kHz~100kHz有效測試帶寬；

3.靈敏度高，可實現微小、微壓得氣體泄漏檢測；

4.定位能力強，在0.5kHz-2kHz，能夠不散失聲源定位能力；

5.抗嘈雜環境干擾性強，有非常強的旁瓣抑制效果，旁瓣抑制效果增強26dB，解決現 場工業環境嘈雜干擾而帶來的泄漏聲源掩蓋問題；

6.通過領先的三維麥克風布陣計算方法，能夠做到在更低頻率段完成定位，在高頻率段 抑制旁瓣干擾，較其他同類產品，能夠做到更大的頻率范圍和精度。 遠距離非接觸式測量，快速實現泄漏點位視覺定位；

7。實時泄漏聲像云圖8.1寸觸摸屏顯示；

8.一體化便攜式測量設計；

9.使用操作簡單，上手快，可實現單手操作；
