產品介紹

OSEN-QX智慧氣象站監測系統是基于當今國際上通用的、先進的“物聯網技術”、“云計算技術”、環境管理理念以及監測、 評估技術進行設計。廣泛應用于景區、社區、農業、中小學校園等領域。低功耗，氣象要素齊全，適合野外全天候監測。該系統主要由前端環境信息采集、數據傳輸模塊、軟件應用平臺三部分組成，本系統可以通過監測基本的生態環境因子，如溫 度、濕度、風速、風向、大氣壓、雨量、土壤溫度、土壤濕度等，并通過設定報警閥值對數據進行質控。

產品分類

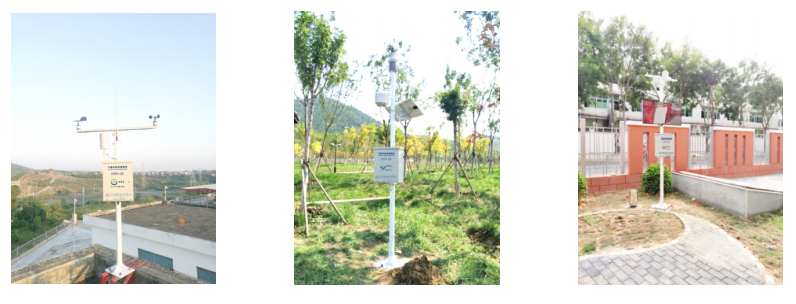

應用于景區、社區，通過對景區、 社區氣象環境的監測，可以為游客出 行提供可以參考的數據支撐，為景區 環境保持方面提供參考依據；實時監 測周圍環境數據，為社區居住人員提 供安全保障。

應用于農業環境，針對農業生態 環境實時監控以及和農業生產活動相 關的環境監測，可以在線監測農業環 境的氣候因子，土壤環境因子，減少 農業災害損失。低功耗，氣象要素齊 全，適合野外全天候監測。

應用于中小學校園氣象科普教 育及高等院校、科研院校校園氣象 監測，測量基本的氣象參數，支持 個性化定制，安裝方便。

產品參數

產品特點

1、氣象觀測支架整體采用碳鋼工藝，具有良好的防腐蝕性，規范地安裝氣象傳感器，可長期運行于各種惡劣的室外環境， 適應各種復雜天氣。 可以配套多種戶內戶外型顯示屏，顯示屏可選單色、雙色、全彩屏，液晶屏。 LED無線信息發布平臺：操作專業簡捷、管理方便，傳輸穩定，可靠性高；可以傳輸文字等節目信息，不受距離限制， 應用廣泛；終端掉線上線后可以實現續傳，節省流量

2、工作溫度為-20℃~50℃，工作濕度0~100%，抗風等級：≤75m/s。 主機可通過集線器接入不同類型的傳感器，互不影響精度。 有線傳輸方式：通過標準USB/RS485通訊接口，與監測中心PC機有線連接，實時傳送采集數據。 無線傳輸方式：.可以通過GPRS上傳，所測量數據可通過一鍵發送或設置數據發送間隔，實時發送到至服務器上，網頁 和手機APP查看數據，無論在任何地方只要能上網，均可查看下載數據。

3、低功耗設計，增加系統監控和保護措施，防止電源短路或外部干擾而損壞，避免系統死機。 主機數據存儲容量大：設備內部配內存卡可本地存儲監測數據。 定位功能：內置GPS定位模塊，內置實時時鐘，具有北斗自動校時功能?？蓪崟r顯示采集點經緯度并保存。

4、用于對風速、風向、雨量、空氣溫度、空氣濕度、光照強度、大氣壓力等氣象要素進行全天候自動監測?？梢酝ㄟ^專業 配套的數據采集通訊線與計算機進行連接，將數據傳輸?shù)綒庀笥嬎銠C氣象數據庫中，用于統計分析和處理。 由氣象傳感器、氣象數據記錄儀、電源系統、野外防護箱和不銹鋼支架等部分構成。風速、風向、雨量、大氣壓力等傳 感器為氣象專用傳感器，具有高精度高可靠性的特點。氣象數據記錄儀具有氣象數據采集、氣象數據定時存儲、參數設 定、友好的軟件人機界面和標準通信功能，圖形數據顯示，有線通訊方式，在Windows2000以上系統環境即可運行,存 儲數據，數據存儲格式為EXCEL標準格式，可生成氣象數據圖表，供其它軟件調用。

系統拓?fù)鋱D

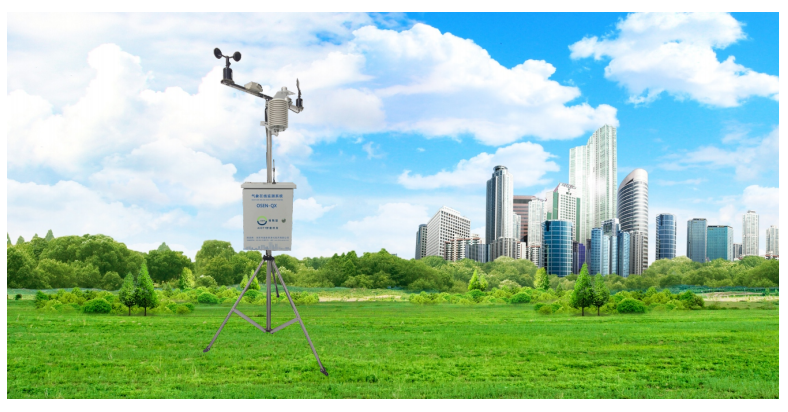

OSEN-QX氣象自動監測站專為環境監測而開發的氣象站。主要包括：安裝于野外的氣象監測儀，溫度濕度、風速、風向、大氣 壓，數據采集器，GPRS 數據傳輸模塊、數據接收服務器、客戶機軟件（服務器和客戶端可為同一臺電腦），LED 大屏幕。OSEN-QX氣象自動監測站通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心 （云平臺），業主可登陸我司自主開發的WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電 子地圖運行狀況；另一路可通過RS485有線傳輸方式，數據傳輸?shù)礁咔錖ED 屏幕上，實現實時同步更新。OSEN-QX氣象自動監測站傳輸原理：數據是通過 GPRS 無線傳輸，原理是通過無線傳輸模塊上的手機卡里面的流量傳輸數據。異地顯示信息發布單元：數據是通過 internet 網絡轉 GPRS 網絡，使用 GPRS 網絡，把數據發送到無線傳輸模塊上，最終由無 線模塊轉交給 LED 屏幕。

監測原理

溫濕度傳感器原理

溫濕度傳感器的組成部分主要包括濕敏電容和轉換電路兩部分，濕敏電容是由玻璃底襯、下電極、濕敏材料、上電極 等四個部分組成。濕敏電容的兩個下電極與濕敏材料，上電極構成的兩個電容成串聯連接。濕敏材料是一種高分子聚 合物，它的介電常數隨著環境的相對濕度變化而變化。當環境濕度發生變化時，濕敏元件的電容量隨之發生改變，即 當相對濕度增大時，濕敏電容量隨之增大，反之減小(電容量通常在48~56pf間)。傳感器的轉換電路把濕敏電容變化 量轉換成電壓量變化，對應于相對濕度0~100%RH的變化，傳感器的輸出呈0~1v的線性變化。

大氣壓傳感器原理

大氣壓傳感器主要的傳感元件是一個對壓強敏感的薄膜，它連接了一個柔性電阻器。當被測氣體的壓強降低或升高時 ，這個薄膜變形，該電阻器的阻值將會改變。電阻器的阻值發生變化。從傳感元件取得0-5V的信號電壓，經過A/D轉 換由數據采集器接受，然后數據采集器以GPRS/RS485形式把結果傳送給云平臺/LED顯示屏。

風速傳感器原理

風速傳感器由風杯、傳感器主體、電路模塊、傳輸電纜等裝置構成。風速傳感器的風杯通常由高耐候性、高強度、防 腐蝕和防水金屬制造，可適應惡劣環境;電路模塊具有極可靠的抗電磁干擾能力和高低電壓保護能力，可確保主機在- 30℃~80℃，濕度0~100% 的環境中正常工作。由傳感器風杯轉動帶動傳感器軸承轉動，再由光電轉換進行數字量化 處理，從而計算出風速值（m/s ，1m/s = 3.6 km/h）。

風向傳感器原理

光電式風向傳感器的核心采用絕對式格雷碼盤編碼(四位格雷碼或七位格雷碼)，利用光電信號轉換原理，可以準確的 輸出相對應的風向信息;電壓式風向傳感器的核心采用精密導電塑料傳感器，通過電壓信號輸出相對應的風向信息；電 子羅盤式風向傳感器的核心采用電子羅盤定位絕對方向，通過RS485接口輸出風向信息。

數據采集器原理

數據采集器是系統重要組成部分，數據采集系統整合了信號、傳感器、激勵器、信號調理、數據采集設備和應用軟件 。當系統從前端傳感器監測的數字信號和模擬信號時，數據采集器采集數據通過采集器處理成數字信號通過DTU傳送 到上位機進行分析統計處理。

LCD觸摸屏

配置7寸LCD觸摸屏，用于現場數據查看，相關參數設置，人機交互體驗度好，可以直觀查看相關參數曲線分析圖。 1.1 天氣預報同步功能。

天氣預報同步功能

可獲取設備安裝點區域?qū)崟r天氣預報同步到LED屏幕上顯示 ，在向外展示實時監測數據信息時，同步展示天氣預報。

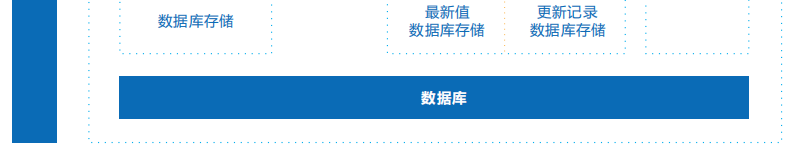

系統框架

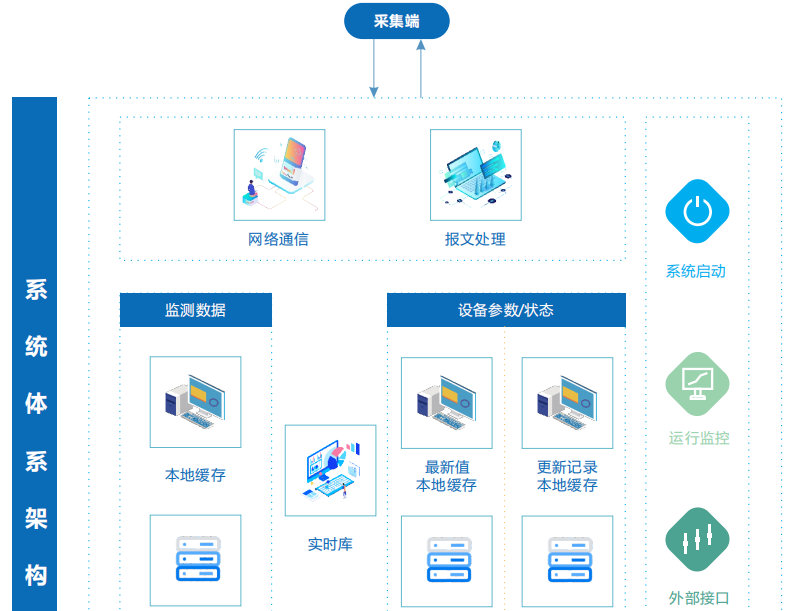

01 采集端：一般指現場數采儀或監測設備數據采集傳輸模塊，把現場傳感器監測輸出的信號進行采集和處理。

02 網絡通信層：網絡通信服務端系統，基于TCP協議，負責與采集端維持連接，進行數據通信。

03 校驗、分析等處理，然后交由下層；另一方面，執行底層向采集端的發送任務，將發送任務組織為遵循規范的報文交由網絡通信層。

04 監測數據處理層：報文處理層將監測數據報文解析為預定義格式的數據后交由本子系統，本子系統負責數據的最終存儲。

05 實時庫：將基礎信息（如站點、監測項、設備參數項等）常駐內存，供各業務層子系統使用。

06 系統啟動層：作為整個系統的啟動入口，負責管理所有業務子系統。運行監控系統：俗稱看門狗程序，負責監視所有業務子系統的 運行。

技術特點

1、云平臺支持多種監測儀器（便攜式檢測儀、微型空氣站、揚塵在線監測站、水質數據、在線油煙監測數據等） 數據同時接入，實現各項監測數據的同屏展示和查看，為準確分析環境狀況，提供全面的數據支撐。

2、調取全市國控站點空氣質量數據，同屏輸出；數據展示功能與天地圖相結合，運用空間分析技術展示不同地點 油煙時空變化功能概述。

3、實時監控前端監測設備傳感器狀態，及時上報故障信息。報警信息推送，數據異常、超標，傳感器故障等現象發生時， 平臺實時報警提示，并可推送至手機APP或微信公眾號提醒

4、數據可視化監管大屏顯示，一體化呈現數據變化趨勢，方便監管； 移動APP、微信公眾號服務，滿足移動監管需求。

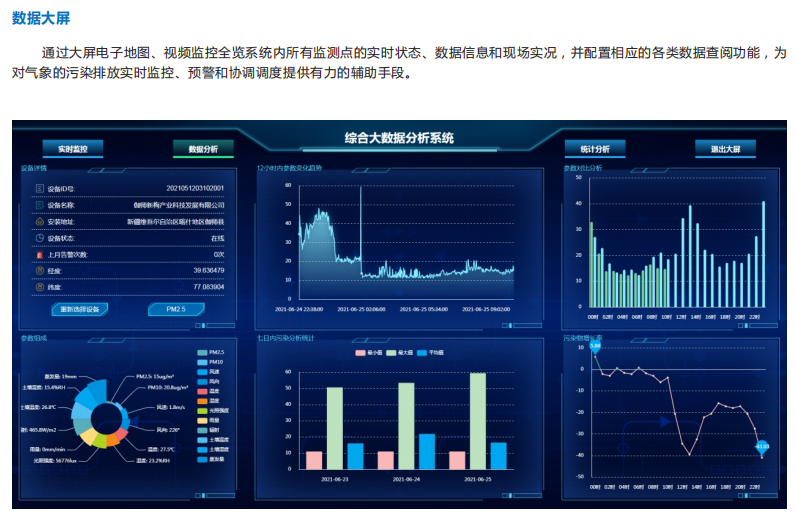

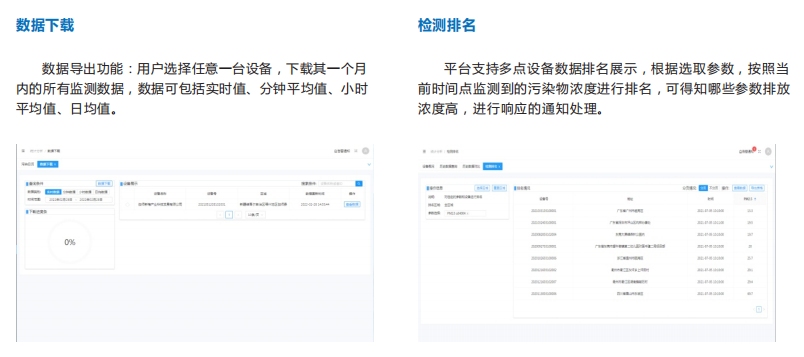

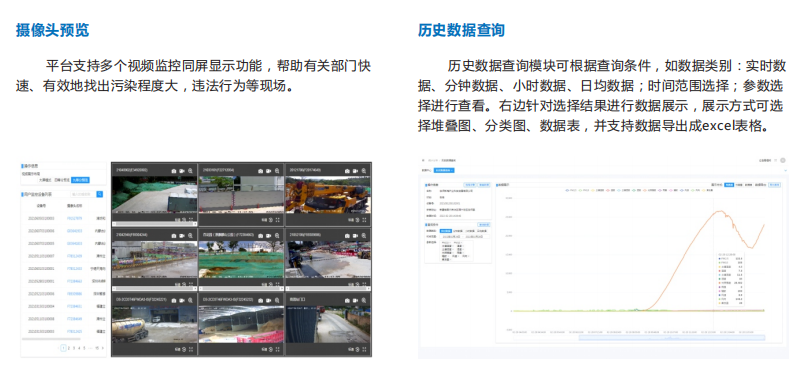

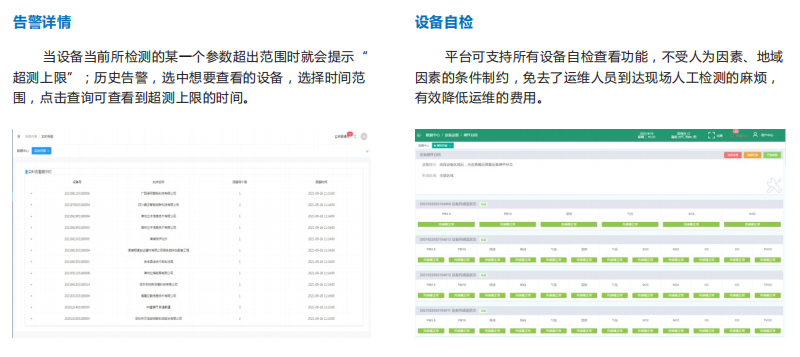

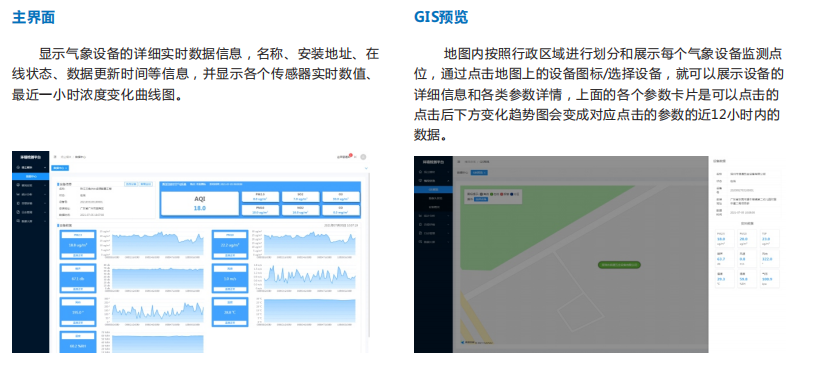

平臺主要功能界面展示

手機端

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于在線式環境監測系統，向客戶展示實時監測數據、及最 近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備 所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。

實時數據：智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘，智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

歷史數據：支持多種歷史數據的查詢，并能夠?qū)崿F(xiàn)不同數據之間的關聯查詢（比如將噪聲與同時段的氣象、車流量一起查詢顯示），可對噪聲有效數據進行篩選。

超標報警：可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應。進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知歷史。支持噪聲事件錄音、超標拍照、超標錄像和遠程質控功能，同時關聯當時的噪聲、氣象和車流量數據。

設備管理：可查看設備是否在線、用戶單位信息及地理信息。

簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題。

人性化：代替了短信報警提醒功能；設備報警時能及時地像短信一樣通知手機用戶，及時預警，避免罰單。微信端可以接收反饋意見到奧斯恩公眾號管理者。
