方案介紹
方案采用環境空氣揮發性有機物連續監測系統分析廠界/廠區中非甲烷總烴、 苯系物(苯、甲苯、乙苯、對二甲苯、間二甲苯、異丙苯、鄰二甲苯、1,3,5-三甲苯、1,2,4-三甲苯、1,2,3-三甲苯)、有機硫(甲硫醇、甲硫醚、乙硫醇、乙硫醚、二甲二硫、羰基硫、二硫化碳等)、特征因子(如二氯乙烯、乙酸乙酯等)含量,結合氣象參數在監測系統的上位機形成報表,通過數采儀以標準HJ 212協議上傳至環保平臺,滿足環保監管部門監控要求。同時數據可傳送至園區或廠區DCS系統,便于中控室監控廠區各監測點實時濃度。

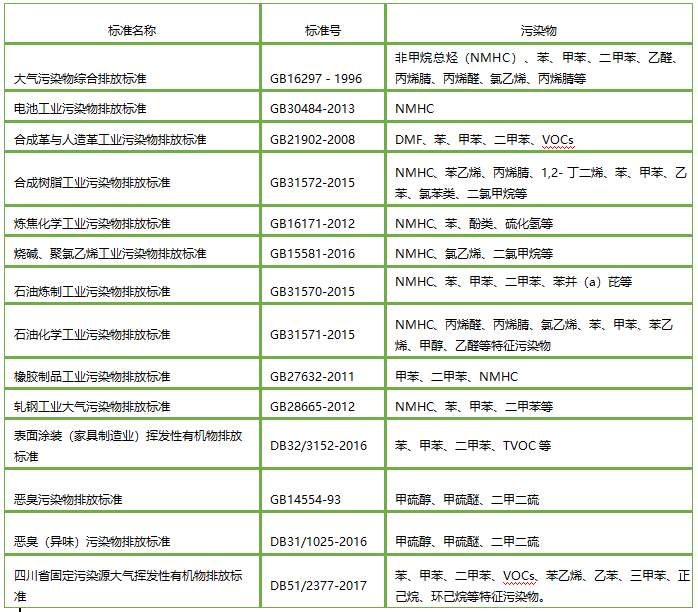

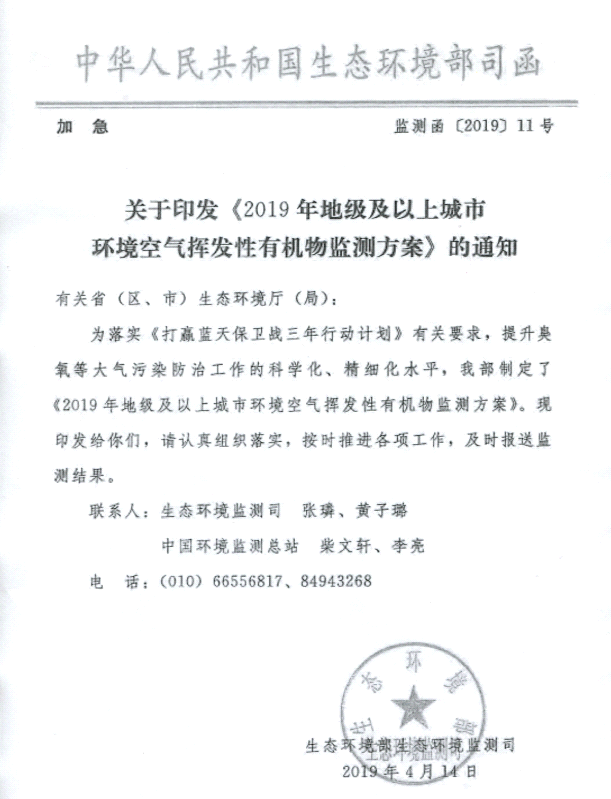

項目背景
方案概述
系統原理

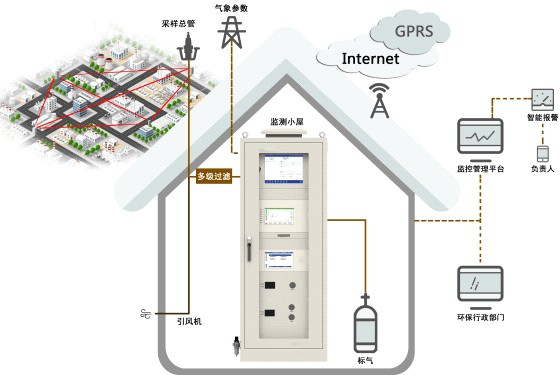

奧斯恩環境空氣揮發性有機物連續監測系統滿足國家標準和行業標準對廠區、廠界及周邊大氣污染物的監測要求。系統主要由采樣總管、預處理單元、分析儀表、氫氣發生器、零氣發生器、空壓機、氣象參數、數采儀、稀釋儀、電控單元組成。樣氣經采樣總管進入預處理系統,多級過濾后,進入在線分析儀表,監測結果上傳至上位機,形成數據及報表,并通過數采儀上傳至相關部門或輸送至DCS。

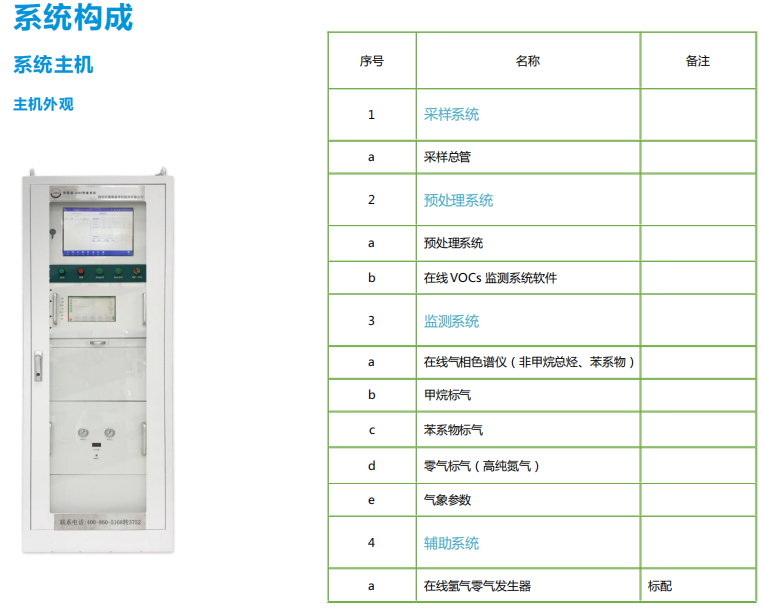

系統介紹
技術參數
項目 | 非甲烷總烴 | 苯系物 |
檢測能力 | 總烴、甲烷、非甲烷總烴 | 苯、甲苯、乙苯、二甲苯、苯乙烯、異丙苯 |
量程 | 10ppb~10000ppb(可選) | 0.01ppb~300ppb(可選) |
檢出限 | 10ppb | 0.01ppb(甲苯) |
重復性 | 非甲烷總烴≤1%; | 其他物≤3% |
零點漂移 | <0.5% F.S(24h) | |
量程漂移 | <2% F.S(24h) | |
分析周期 | 1min~3min(可選) | 2min~20min(可選) |
系統特點
1、標準化設計,符合國家標準規范要求,結構設計合理,可實現連續自動監測,運行穩定安全,數據真實可靠,采樣管線選用聚四氟乙烯、硼硅酸鹽玻璃或耐腐蝕、惰性化材質,減少管路吸附造成的損失。
2、全管路保溫伴熱,避免高沸點烴類物質冷凝及部件腐蝕無人值守、操作方便,具有自我保護功能,氣源供應不足時,火焰熄滅,關閉氫氣空氣。
3、自動恢復運行功能,開機、氣源供應恢復或意外斷電恢復后自動運行具備自動校準功能,實現無人值守,具備超標預警和報警功能,指導“錯峰生產”。
應用行業
環境空氣自動監控
職業環境空氣污染自動監控居民區大氣污染自動監控
重點產業園區空氣污染自動監控企業邊界大氣污染自動監控
工作場所空氣污染自動監控
采樣系統
產品概述
奧斯恩采用系統符合國家《環境空氣質量標準》(GB3095-2012)和《環境空氣氣態污染物(SO2、NO2、O3、CO)連續 自動監測系統技術要求及檢測方法》(HJ654-2013)的要求。聚四氟乙烯加熱型環境空氣采樣總管采用國際公認的無吸附材料聚四氟乙烯作為內層。限流孔技術和安全加熱功能,適用于各 種污染物監測,尤其是易產生吸附的臭氧等新項目的監測需要,從根本上解決了環境空氣監測中的“結露”和“吸附”問題。大氣采樣單元包括空氣采樣管和下端連接的風機,空氣采樣管的下端設有多個采樣嘴,采樣管路為二節以上構成并活動連接, 在采樣管的外壁面設有保溫絕緣層,保溫絕緣層內設有電加熱絲,采樣的空氣不會結露,提高空氣的檢測精度。頂端的防塵罩設計 可有效的防治灰塵、昆蟲、鳥類等進入,且可實現快速拆卸清洗。
產品特點
可選流量計和壓力傳感器,實時監測和顯示采樣狀況 樣氣滯留時間小于10 s 可選加熱控溫裝置,防止水汽冷凝,降低污染物損失 8路支路采集樣品,同時測試不同分析物 與樣氣接觸部分選惰性化材質,適用復雜氣體環境

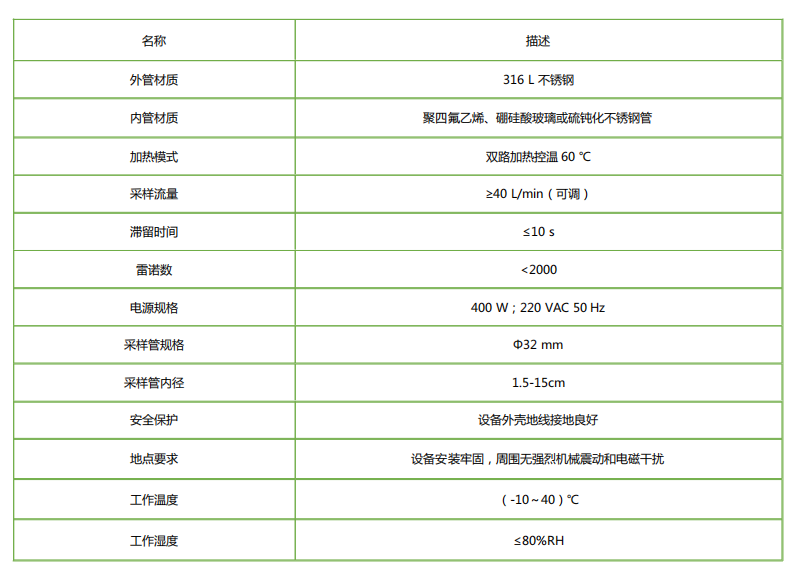

技術參數
產品概述
奧斯恩預處理系統內部使用石英濾膜精密過濾除塵,避免顆粒物對TDMS和GCMS性能影響。使用負壓進樣模式,防止正壓泵 因壓力變化導致泵后端積水,增加除水模塊的負荷。系統使用上位機主控TD、GC及輔助設備,設備及系統的所有故障信息可通過 數采儀或4G模塊等通訊設備上傳,并提供超標及故障信息的短信報警功能,同時通過環保平臺或企業云平臺可實現對系統的反控, 如自動校準及標氣校驗等功能。樣氣由風機通過大氣采樣管循環采樣,預處理在大氣采樣管中部進行二次采樣,二次采樣樣氣經過膜式過濾器過濾后到達儀表 ,進行分析測試。預處理系統采用兩個兩位三通閥來實現儀表采樣與平衡分析。
產品特點
1、氣體管路、電路、數據傳輸線路電纜敷設規范。
2、具備良好的散熱裝置,確保柜內溫度。
3、配備照明設備,便于日常維護檢查。
4、低溫加熱保溫,避免因晝夜溫差導致積露水。
5、負壓進樣,延長除水模塊使用壽命,保證數據準確性。

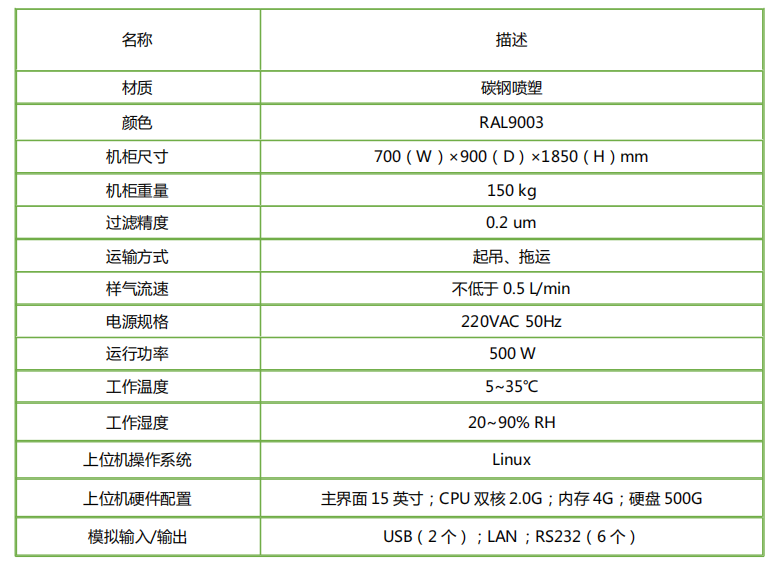

技術參數
零氣發生器
產品特點
采用高溫催化氧化技術,以多種貴金屬材料做催化劑。將烴類物質完全氧化成二氧化碳和水,達到凈化的目的潔凈干燥 內置進口脫水膜和顆粒過濾裝置,使氣的露點降至-20oC以下,顆粒直徑小于0.01μm

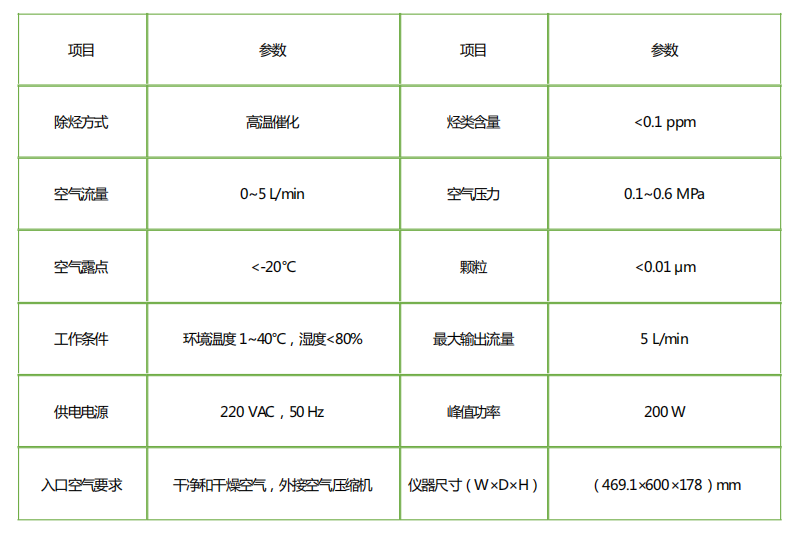

技術參數
氫氣發生器
產品特定
自動補水,自動顯示流量,流量可根據用量自動調節 自動判斷儀器內部是否氫氣泄漏,判斷泄漏后會停止運行工作

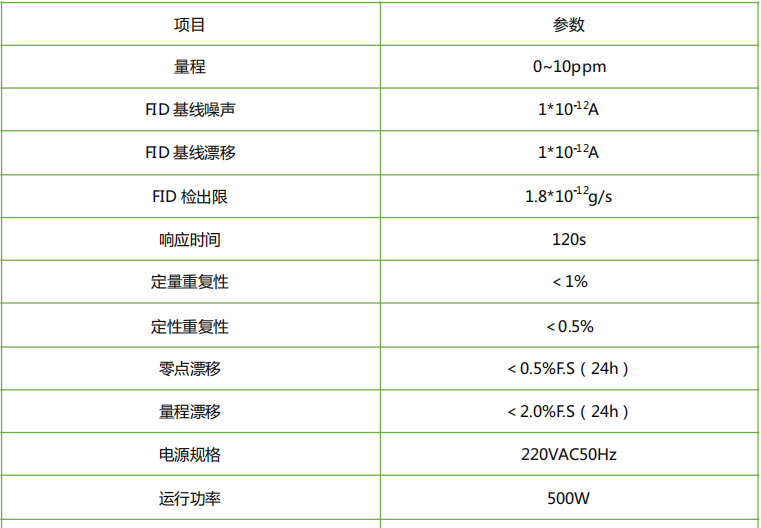

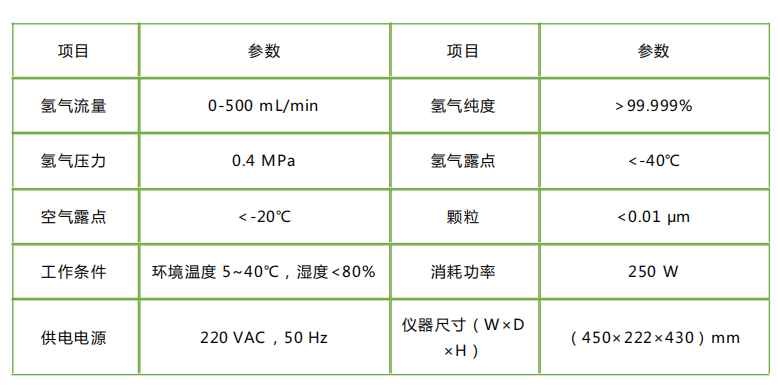

技術參數
氣相色譜分析儀
產品概述

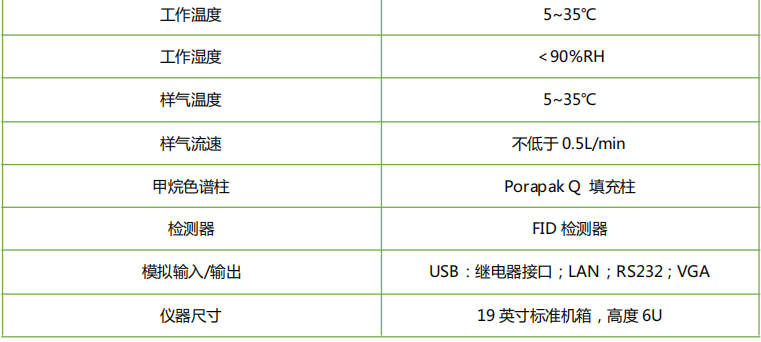

通過正壓進樣使待測氣體充滿定量環后再與大氣平衡來定量,同時切換六通閥和兩個十通閥,總烴定量環中的樣品快速通過總 烴柱到達前 FID檢測器,測定總烴濃度,甲烷定量環中的樣品通過填充柱分離出甲烷到達前 FID,測定甲烷濃度,苯系物通過預柱 和分析柱分離苯系物到達前 FID,六通閥和十通閥切換至原始位置,利用反吹的方式將仍滯留在填充柱中的非甲烷總烴通吹掃至出 口,將預柱中比苯系物沸點高的物質吹掃至出口。通過總烴和甲烷含量的差值計算得到非甲烷總烴的含量,極大縮短分析周期。
產品特點
1、對FID檢測器進行重新設計加工,提高檢測器的靈敏度水平。 獨特的電子壓力控制單元,優化流路控制和溫度控制,提高分析精度;實時環境溫度和壓力補償,適應多種環境條件。
2、特殊的閥箱設計,既支持固定污染源廢氣,也支持環境空氣;自動校準功能,可設定周期性自動校準和質量控制點。響應時間短,分析時間短。
3、支持一臺儀器對多個工況點循環監測。 實現模塊化設計和功能化區塊,可根據客戶需求定制功能模塊;內置工控機,觸摸屏設計,支持web遠程操作。
4、支持與前端各種前處理設備信號對接;數據輸出支持與工控機連接。 作為一臺在線氣相色譜儀,可以重復收集和分析隔膜泵抽進來的氣體樣品,實時監測氣體樣品中甲烷、總烴和非甲 烷總烴的含量。
氣象參數
產品概述

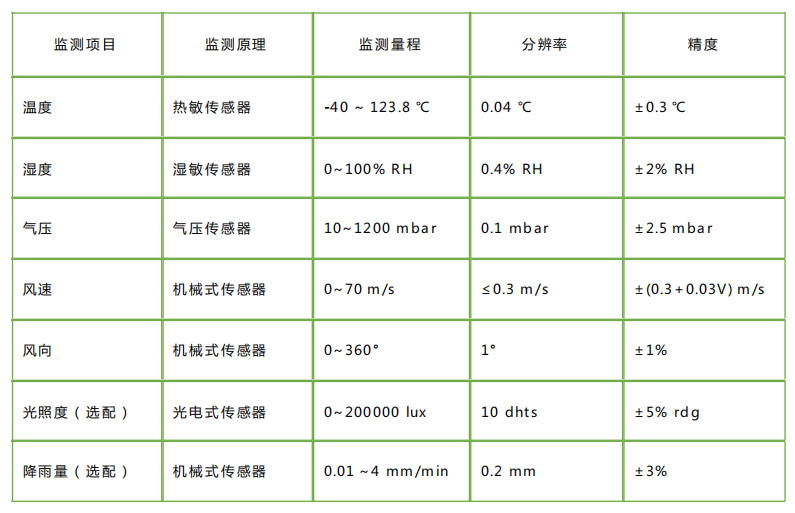

氣象五參數是一種測量多要素氣象要素的專業級傳感器,可同時測量大氣溫度、大氣濕度、風 速、風向、氣壓等五種主要氣象要素。其特點是精度高,響應時間快,串口輸出,方便用戶直接通 過PC或外接儀器進行測量。超聲波5要素一體化傳感器是一款全數字化檢測,高精度傳感器,是由 超聲波風速風向傳感器、高精度數字溫度、濕度、氣壓集成,可準確、快速檢測出風速、風向、大 氣溫度、大氣濕度及大氣壓力,內置信號處理單元能根據用戶需求輸出相應信號,高強度結構設計 可在惡劣氣候環境中準確檢測。
產品特點
堅實耐用的超聲波設計 整個系統免維護,便于安裝 系統協議公開 標準RS485輸出(RS232可選) 擁有大容量內存及豐富系統

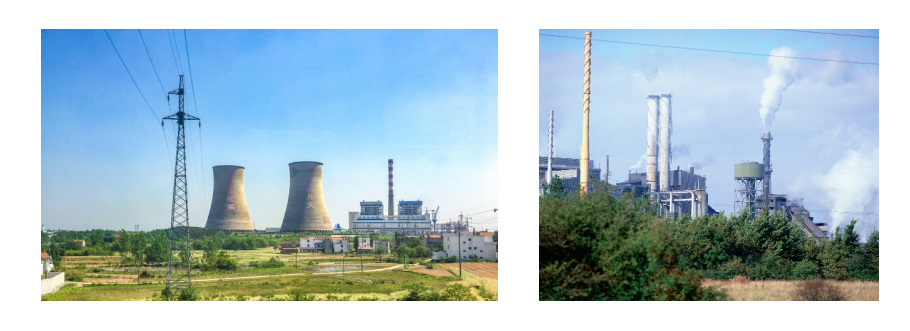

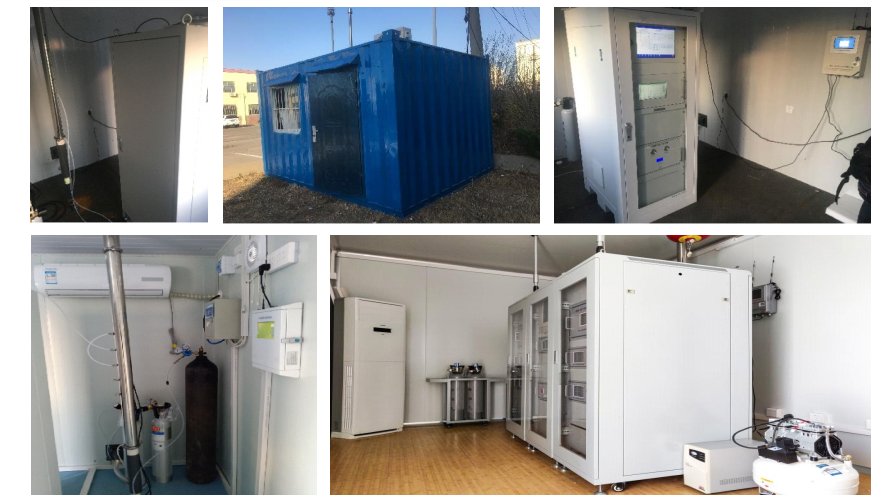

實施案例
源于國內重點院校,與多家高校長期開展研發合作,整體具備極強的產品設計研發能力
在新疆、佛山、深圳建立三個自主的智能制造基地,全面執行科學嚴苛的品質管理標準
三大生產基地一線生產技術工作150+,全年Z低產能在10萬套以上,有效保障供貨周期
奧斯恩通過CPA、CCEP、防爆認證、CNAS檢測認證等近百項行業資質認證
