Z-02型噪聲測量模塊是一種數字化的噪聲測量模塊。本模塊采用原裝進口聲音傳感器,并采用數字濾波和時間計權算法,具有可靠性高、穩 定性好、動態范圍寬、無需量程轉換等優點。同時采用獨特的標準1/2英寸傳聲器尺寸的不銹鋼探頭設計,與聲校準器耦合緊密,方便進行聲校準操作。此外,主控板電路核心器件完全屏蔽,不僅美觀,而且抗干擾能力強,也方便嵌入其它的設備或機殼!模塊采用通用的RS485接口和 Modbus RTU通訊協議,適用于各種應用集成??蓮V泛應用于噪音監測 器、檢測儀、自動化控制系統、環境噪聲監控系統、工業、廠房等需要測量的場所。
主要規格及技術參數
準確度
±1.5 dB,在環境溫度23±5℃,輸入信號為94dB(1kHz)的條件下進行校準。
頻率計權
A計權;c) 時間計權;F(快響應);d) 頻率范圍:20 Hz ~ 12.5 kHz
參考環境條件
在以下環境條件下符合技術要求:空氣溫度:23℃;相對濕度:50%;靜壓:101.3 25 kPa;周圍無強烈的機械振動、沖擊、強電磁場和腐蝕性氣體存在。
工作環境條件
空氣溫度:-10℃ ~ +50℃;相對濕度:20% ~ 90%;靜壓:65 kPa ~ 108 kPa
1 kHz頻率上的測量范圍:30 dB(A) ~ 120 dB(A)
分辨率:0.1 dB;使用風罩的影響:在重要的頻率范圍內不大于0.5 dB
供電方式
DC5V,用戶需在采購時指定。具體供電電壓可見銘牌上的標注,電壓接錯或正負極接反可能導致模塊工作異常,嚴重時會燒壞模塊。因此,在通電前,請務必仔細檢查確定無誤方可通電。
輸出方式:RS485(ModBus)
功耗:不超過0.2W
接線方法
接線方法見線路板上標注 , 或下面的“ 產品尺寸圖 ”:
“GND” 公共地。
“B/R” 串口發,RS485的“B-”。
“A/T” 串口收,RS485的“A+”。
“V+” 接電源正極。

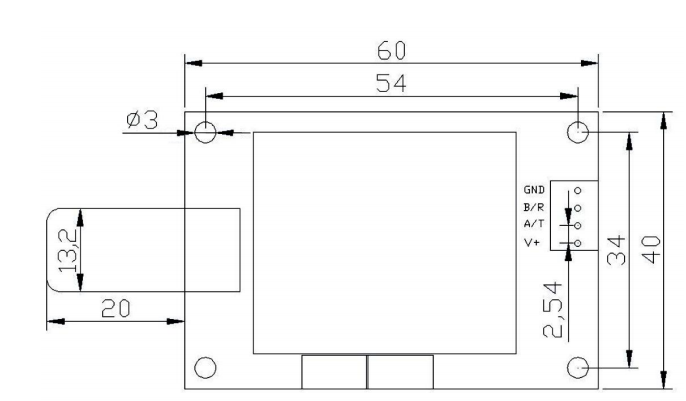

產品尺寸
常見故障及解決辦法
設備地址錯誤,或者存在地址重復的設備(出廠默認全部為1)
波特率,校驗方式,數據位,停止位錯誤(出廠默認波特率為9600)。
通電時,檢查接線是否出錯,特別是供電電壓是否正確。
RS485通訊不正常,請檢查A/T和 B/R是否接反。
設備數量過多或布線太長,應就近供電,加RS485增強器,同時增加120Ω 終端電阻。
模塊損壞(請備注故障情況返廠維修)
